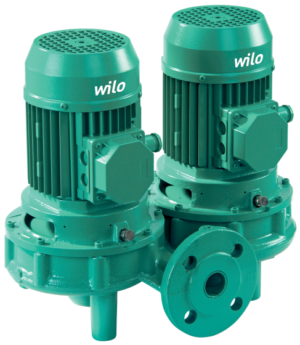

Wilo-VeroTwin-DPL сдвоенный насос с сухим ротором

Инструкция по монтажу и эксплуатации  »

Сдвоенный насос с сухим ротором в исполнении Inline с фланцевым соединением

Для перекачивания холодной и горячей воды (по VDI 2035) без абразивных включений в системах отопления, кондиционирования и охлаждения

Достоинства

  • Защита литых деталей от коррозии в виде катафорезного покрытия
  • Режим работы «основной/резервный» или режим работы при пиковых нагрузках (с помощью внешнего дополнительного устройства)
  • выпускные отверстия для удаления конденсата в кожухе мотора и фонаря (в зависимости от серии)
  • Серийное исполнение: Мотор с неразъемным валом
  • Исполнение N: стандартный мотор B5 или V1 со вставным валом из нержавеющей стали

Wilo-VeroTwin-DPL насос с сухим ротором, рабочее поле:

Wilo-VeroTwin-DPL (2-полюсный)

Wilo-VeroTwin-DPL (4-полюсный)

Технические характеристики
  • Допустимый диапазон температур от -10° C до +120° C
  • Подключение к сети 3~ 400 В, 50 Гц
  • Вид защиты IP 55
  • Номинальный внутренний диаметр от DN 32 до DN 100
  • Макс. рабочее давление 10 бар (специальное исполнение: 16 бар)
Описание/Конструкция

Одноступенчатый низконапорный сдвоенный насос в исполнении Inline со следующими компонентами:

  • Перекидной клапан
  • Скользящее торцевое уплотнение
  • Фланцевое соединение с подсоединением для замера давления R 1/8
  • Мотор с неразъемным валом
Материалы
  • Корпус насоса и фонарь: EN-GJL-250
  • Рабочее колесо: пластмасса / EN-GJL-200 (в зависимости от типа насоса)
  • Вал: 1.4021 (исполнение N: 1.4404)
  • Скользящее торцевое уплотнение: AQ1EGG; другие скользящие торцевые уплотнения по запросу
Объем поставки
  • Насос
  • Инструкция по монтажу и эксплуатации
Тип (MEI) внутренний
диаметр
фланца		 Габаритная
длина l0		 мощность
электро-
двигателя P2		 частота
вращения n		 Вес, прим. m Арт.-№
DPL 32/85-0,37/2* ≥ 0.40 DN 32 260 мм 0.37 кВт 2,900 об/мин 36 кг 2150365
DPL 32/95-0,55/2* ≥ 0.40 DN 32 260 мм 0.55 кВт 2,900 об/мин 41 кг 2150366
DPL 32/105-0,12/4* ≥ 0.40 DN 32 260 мм 0.12 кВт 1,500 об/мин 34 кг 2150372
DPL 32/105-0,75/2* ≥ 0.40 DN 32 260 мм 0.75 кВт 2,900 об/мин 45 кг 2121239
DPL 32/125-1,1/2* ≥ 0.40 DN 32 260 мм 1.1 кВт 2,900 об/мин 53 кг 2121240
DPL 32/135-0,25/4* ≥ 0.40 DN 32 260 мм 0.25 кВт 1,450 об/мин 35 кг 2150373
DPL 32/135-1,1/2* ≥ 0.40 DN 32 260 мм 1.1 кВт 2,900 об/мин 53 кг 2121241
DPL 32/135-1,5/2* ≥ 0.40 DN 32 260 мм 1.5 кВт 2,900 об/мин 63 кг 2155462
DPL 32/165-3/2 ≥ 0.40 DN 32 320 мм 3 кВт 2,900 об/мин 99 кг 2121242
DPL 32/175-4/2 ≥ 0.40 DN 32 320 мм 4 кВт 2,900 об/мин 114 кг 2121243
DPL 40/75-0,12/2 — DN 40 250 мм 0.12 кВт 2,780 об/мин 37 кг 2157302
DPL 40/90-0,37/2* ≥ 0.40 DN 40 250 мм 0.37 кВт 2,900 об/мин 39 кг 2089642
DPL 40/115-0,55/2* ≥ 0.40 DN 40 250 мм 0.55 кВт 2,900 об/мин 41 кг 2089643
DPL 40/120-1,5/2* ≥ 0.40 DN 40 320 мм 1.5 кВт 2,900 об/мин 65 кг 2121244
DPL 40/130-0,25/4* ≥ 0.40 DN 40 320 мм 0.25 кВт 1,450 об/мин 42 кг 2089620
DPL 40/130-2,2/2* ≥ 0.40 DN 40 320 мм 2.2 кВт 2,900 об/мин 67 кг 2121245
DPL 40/150-3/2* ≥ 0.40 DN 40 320 мм 3 кВт 2,900 об/мин 78 кг 2121246
DPL 40/160-0,37/4* ≥ 0.40 DN 40 320 мм 0.37 кВт 1,450 об/мин 44 кг 2089621
DPL 40/160-4/2* ≥ 0.40 DN 40 320 мм 4 кВт 2,900 об/мин 91 кг 2121247
DPL 40/165-4/2 ≥ 0.40 DN 40 340 мм 4 кВт 2,900 об/мин 118 кг 2121248
DPL 40/175-5,5/2 ≥ 0.40 DN 40 340 мм 5.5 кВт 2,900 об/мин 146 кг 2121249
DPL 40/195-7,5/2 ≥ 0.40 DN 40 440 мм 7.5 кВт 2,900 об/мин 186 кг 2121250
DPL 50/95-0,55/2* ≥ 0.40 DN 50 280 мм 0.55 кВт 2,900 об/мин 41 кг 2152445
DPL 50/105-0,12/4* ≥ 0.40 DN 50 280 мм 0.12 кВт 1,500 об/мин 37 кг 2150374
DPL 50/105-0,75/2* ≥ 0.40 DN 50 280 мм 0.75 кВт 2,900 об/мин 43 кг 2155465
DPL 50/120-1,5/2* ≥ 0.40 DN 50 340 мм 1.5 кВт 2,900 об/мин 66 кг 2121252
DPL 50/130-0,37/4* ≥ 0.40 DN 50 340 мм 0.37 кВт 1,450 об/мин 46 кг 2089623
DPL 50/130-2,2/2* ≥ 0.40 DN 50 340 мм 2.2 кВт 2,900 об/мин 68 кг 2121253
DPL 50/140-3/2* ≥ 0.40 DN 50 340 мм 3 кВт 2,900 об/мин 79 кг 2121254
DPL 50/150-4/2* ≥ 0.40 DN 50 340 мм 4 кВт 2,900 об/мин 92 кг 2121255
DPL 50/155-4/2 ≥ 0.40 DN 50 340 мм 4 кВт 2,900 об/мин 113 кг 2121256
DPL 50/160-0,55/4* ≥ 0.40 DN 50 340 мм 0.55 кВт 1,450 об/мин 53 кг 2089624
DPL 50/165-5,5/2 ≥ 0.40 DN 50 340 мм 5.5 кВт 2,900 об/мин 150 кг 2121257
DPL 50/175-5,5/2 ≥ 0.40 DN 50 340 мм 5.5 кВт 2,900 об/мин 150 кг 2121258
DPL 50/175-7,5/2 ≥ 0.40 DN 50 440 мм 7.5 кВт 2,900 об/мин 165 кг 2121259
DPL 50/185-7,5/2 ≥ 0.40 DN 50 440 мм 7.5 кВт 2,900 об/мин 172 кг 2121260
DPL 65/110-0,25/4* ≥ 0.40 DN 65 340 мм 0.25 кВт 1,450 об/мин 51 кг 2133205
DPL 65/110-2,2/2* ≥ 0.40 DN 65 340 мм 2.2 кВт 2,900 об/мин 76 кг 2121262
DPL 65/115-1,5/2* ≥ 0.40 DN 65 340 мм 1.5 кВт 2,900 об/мин 72 кг 2121261
DPL 65/120-0,37/4* ≥ 0.40 DN 65 340 мм 0.37 кВт 1,450 об/мин 53 кг 2133206
DPL 65/120-3/2* ≥ 0.40 DN 65 340 мм 3 кВт 2,900 об/мин 87 кг 2121263
DPL 65/130-0,55/4* ≥ 0.40 DN 65 340 мм 0.55 кВт 1,450 об/мин 61 кг 2133207
DPL 65/130-4/2* ≥ 0.40 DN 65 340 мм 4 кВт 2,900 об/мин 100 кг 2121264
DPL 65/145-5,5/2 ≥ 0.40 DN 65 340 мм 5.5 кВт 2,900 об/мин 153 кг 2121265
DPL 65/155-5,5/2 ≥ 0.40 DN 65 340 мм 5.5 кВт 2,900 об/мин 154 кг 2121266
DPL 65/155-7,5/2 ≥ 0.40 DN 65 340 мм 7.5 кВт 2,900 об/мин 170 кг 2121267
DPL 65/165-5,5/2 ≥ 0.40 DN 65 430 мм 5.5 кВт 2,900 об/мин 171 кг 2121268
DPL 65/175-5,5/2 ≥ 0.40 DN 65 430 мм 5.5 кВт 2,900 об/мин 171 кг 2121269
DPL 65/175-7,5/2 ≥ 0.40 DN 65 430 мм 7.5 кВт 2,900 об/мин 186 кг 2121270
DPL 80/105-3/2* ≥ 0.40 DN 80 360 мм 3 кВт 2,900 об/мин 90 кг 2121272
DPL 80/110-4/2* ≥ 0.40 DN 80 360 мм 4 кВт 2,900 об/мин 103 кг 2121273
DPL 80/115-2,2/2* ≥ 0.40 DN 80 360 мм 2.2 кВт 2,900 об/мин 80 кг 2121271
DPL 80/120-0,55/4* ≥ 0.40 DN 80 360 мм 0.55 кВт 1,450 об/мин 64 кг 2133208
DPL 80/120-4/2* ≥ 0.40 DN 80 360 мм 4 кВт 2,900 об/мин 103 кг 2155463
DPL 80/120-5,5/2 ≥ 0.40 DN 80 360 мм 5.5 кВт 2,900 об/мин 109 кг 2155464
DPL 80/125-0,75/4* ≥ 0.40 DN 80 360 мм 0.75 кВт 1,450 об/мин 59 кг 2121233
DPL 80/140-1,1/4* ≥ 0.40 DN 80 360 мм 1.1 кВт 1,450 об/мин 75 кг 2121234
DPL 80/145-5,5/2 ≥ 0.40 DN 80 400 мм 5.5 кВт 2,900 об/мин 168 кг 2121274
DPL 80/155-7,5/2 ≥ 0.40 DN 80 400 мм 7.5 кВт 2,900 об/мин 185 кг 2121275
DPL 100/135-1,1/4 ≥ 0.40 DN 100 500 мм 1.1 кВт 1,450 об/мин 135 кг 2121235
DPL 100/145-1,5/4 ≥ 0.40 DN 100 500 мм 1.5 кВт 1,450 об/мин 145 кг 2121236
DPL 100/165-2,2/4 ≥ 0.40 DN 100 500 мм 2.2 кВт 1,450 об/мин 173 кг 2121237
DPL 100/175-3/4 ≥ 0.40 DN 100 500 мм 3 кВт 1,450 об/мин 176 кг 2121238
