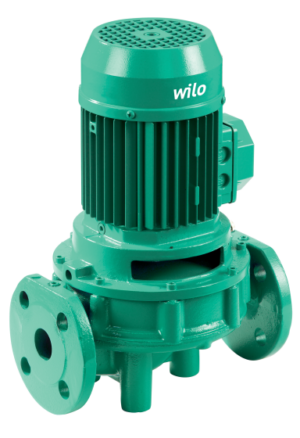

Wilo-VeroLine-IPL насос с сухим ротором

Инструкция по монтажу и эксплуатации  »

Насос с сухим ротором в исполнении Inline с резьбовым или фланцевым соединением

Для перекачивания холодной и горячей воды (по VDI 2035) без абразивных включений в системах отопления, кондиционирования и охлаждения

Достоинства
  • Защита литых деталей от коррозии в виде катафорезного покрытия
  • выпускные отверстия для удаления конденсата в кожухе мотора и фонаря (в зависимости от серии)
  • Серийное исполнение: Мотор с неразъемным валом
  • Исполнение N: стандартный мотор B5 или V1 со вставным валом из нержавеющей стали

Wilo-VeroLine-IPL в исполнении Inline, рабочие графики:

2-х полюсной насос


4-х полюсной насос

Технические характеристики
  • Допустимый диапазон температур от -10° C до +120° C
  • Подключение к сети 3~ 400 В, 50 Гц
  • Вид защиты IP 55
  • Номинальный внутренний диаметр от Rp 1 до DN 100
  • Макс. рабочее давление 10 бар (специальное исполнение: 16 бар)
Описание/Конструкция

Одноступенчатый низконапорный центробежный насос в исполнении Inline, включая

  • Скользящее торцевое уплотнение
  • Фланцевое соединение с подсоединением для замера давления R 1/8
  • Мотор с неразъемным валом
Материалы
  • Корпус насоса и фонарь: EN-GJL-250
  • Рабочее колесо: пластмасса / EN-GJL-200 (в зависимости от типа насоса)
  • Вал: 1.4021 (исполнение N: 1.4404)
  • Скользящее торцевое уплотнение: AQ1EGG; другие скользящие торцевые уплотнения по запросу
Объем поставки
  • Насос
  • Инструкция по монтажу и эксплуатации
Тип (MEI) Резьбовое
соединение
труб		 внутренний
диаметр
фланца		 Габаритная
длина l0		 мощность
электро-
двигателя P2		 Вес,
прим. m		 Арт.-№
IPL 25/70-0,12/2 — Rp 1 — 180 мм 0.12 кВт 7 кг 2089569
IPL 25/80-0,12/2 — Rp 1 — 180 мм 0.12 кВт 7 кг 2089570
IPL 25/85-0,18/2 — Rp 1 — 180 мм 0.18 кВт 9 кг 2089571
IPL 25/90-0,25/2 — Rp 1 — 180 мм 0.25 кВт 9 кг 2089572
IPL 30/70-0,12/2 — Rp 1¼ — 180 мм 0.12 кВт 7 кг 2089573
IPL 30/80-0,12/2 — Rp 1¼ — 180 мм 0.12 кВт 7 кг 2089574
IPL 30/85-0,18/2 — Rp 1¼ — 180 мм 0.18 кВт 9 кг 2089575
IPL 30/90-0,25/2 — Rp 1¼ — 180 мм 0.25 кВт 9 кг 2089576
IPL 32/85-0,37/2* ≥ 0.40 — DN 32 260 мм 0.37 кВт 19 кг 2150335
IPL 32/95-0,55/2* ≥ 0.40 — DN 32 260 мм 0.55 кВт 22 кг 2150336
IPL 32/105-0,12/4* ≥ 0.40 — DN 32 260 мм 0.12 кВт 18 кг 2150342
IPL 32/105-0,75/2* ≥ 0.40 — DN 32 260 мм 0.75 кВт 21 кг 2152928
IPL 32/125-1,1/2* ≥ 0.40 — DN 32 260 мм 1.1 кВт 25 кг 2152929
IPL 32/135-0,25/4* ≥ 0.40 — DN 32 260 мм 0.25 кВт 19 кг 2150343
IPL 32/135-1,1/2* ≥ 0.40 — DN 32 260 мм 1.1 кВт 25 кг 2152930
IPL 32/135-1,5/2* ≥ 0.40 — DN 32 260 мм 1.5 кВт 30 кг 2152931
IPL 32/165-3/2 ≥ 0.40 — DN 32 320 мм 3 кВт 50 кг 2121199
IPL 32/175-4/2 ≥ 0.40 — DN 32 320 мм 4 кВт 57 кг 2121200
IPL 40/75-0,12/2 ≥ 0.40 — DN 40 250 мм 0.12 кВт 18 кг 2155494
IPL 40/80-0,09/4 — — DN 40 250 мм 0.09 кВт 14 кг 2089695
IPL 40/90-0,37/2* ≥ 0.40 — DN 40 250 мм 0.37 кВт 19 кг 2089584
IPL 40/110-0,12/4* — — DN 40 250 мм 0.12 кВт 18 кг 2089553
IPL 40/115-0,55/2* ≥ 0.40 — DN 40 250 мм 0.55 кВт 20 кг 2089585
IPL 40/120-1,5/2* ≥ 0.40 — DN 40 320 мм 1.5 кВт 33 кг 2121201
IPL 40/130-0,25/4* ≥ 0.40 — DN 40 320 мм 0.25 кВт 21 кг 2089554
IPL 40/130-2,2/2* ≥ 0.40 — DN 40 320 мм 2.2 кВт 34 кг 2121202
IPL 40/150-3/2* ≥ 0.40 — DN 40 320 мм 3 кВт 39 кг 2121203
IPL 40/160-0,37/4* ≥ 0.40 — DN 40 320 мм 0.37 кВт 22 кг 2089555
IPL 40/160-4/2* ≥ 0.40 — DN 40 320 мм 4 кВт 46 кг 2121204
IPL 40/165-4/2 ≥ 0.40 — DN 40 340 мм 4 кВт 61 кг 2121205
IPL 40/175-5,5/2 ≥ 0.40 — DN 40 340 мм 5.5 кВт 75 кг 2121206
IPL 40/195-7,5/2 ≥ 0.40 — DN 40 440 мм 7.5 кВт 89 кг 2121207
IPL 50/95-0,55/2* ≥ 0.40 — DN 50 280 мм 0.55 кВт 22 кг 2152442
IPL 50/105-0,12/4* ≥ 0.40 — DN 50 280 мм 0.12 кВт 20 кг 2150344
IPL 50/105-0,75/2* ≥ 0.40 — DN 50 280 мм 0.75 кВт 23 кг 2152934
IPL 50/120-0,25/4* ≥ 0.40 — DN 50 340 мм 0.25 кВт 24 кг 2112395
IPL 50/120-1,5/2* ≥ 0.40 — DN 50 340 мм 1.5 кВт 36 кг 2121209
IPL 50/130-0,37/4* ≥ 0.40 — DN 50 340 мм 0.37 кВт 25 кг 2089557
IPL 50/130-2,2/2* ≥ 0.40 — DN 50 340 мм 2.2 кВт 37 кг 2121210
IPL 50/140-3/2* ≥ 0.40 — DN 50 340 мм 3 кВт 42 кг 2121211
IPL 50/150-4/2* ≥ 0.40 — DN 50 340 мм 4 кВт 49 кг 2121212
IPL 50/155-4/2 ≥ 0.40 — DN 50 340 мм 4 кВт 66 кг 2121213
IPL 50/160-0,55/4* ≥ 0.40 — DN 50 340 мм 0.55 кВт 29 кг 2089558
IPL 50/165-5,5/2 ≥ 0.40 — DN 50 340 мм 5.5 кВт 77 кг 2121214
IPL 50/175-5,5/2 ≥ 0.40 — DN 50 340 мм 5.5 кВт 77 кг 2121215
IPL 50/175-7,5/2 ≥ 0.40 — DN 50 340 мм 7.5 кВт 84 кг 2121216
IPL 50/185-7,5/2 ≥ 0.40 — DN 50 440 мм 7.5 кВт 91 кг 2121217
IPL 65/110-0,25/4* ≥ 0.40 — DN 65 340 мм 0.25 кВт 26 кг 2129203
IPL 65/110-2,2/2* ≥ 0.40 — DN 65 340 мм 2.2 кВт 39 кг 2121219
IPL 65/115-1,5/2* ≥ 0.40 — DN 65 340 мм 1.5 кВт 37 кг 2121218
IPL 65/120-0,37/4* ≥ 0.40 — DN 65 340 мм 0.37 кВт 27 кг 2129204
IPL 65/120-3/2* ≥ 0.40 — DN 65 340 мм 3 кВт 44 кг 2121220
IPL 65/130-0,55/4* ≥ 0.40 — DN 65 340 мм 0.55 кВт 31 кг 2129205
IPL 65/130-4/2* ≥ 0.40 — DN 65 340 мм 4 кВт 51 кг 2121221
IPL 65/145-5,5/2 ≥ 0.40 — DN 65 340 мм 5.5 кВт 78 кг 2121222
IPL 65/155-5,5/2 ≥ 0.40 — DN 65 340 мм 5.5 кВт 78 кг 2121223
IPL 65/155-7,5/2 ≥ 0.40 — DN 65 340 мм 7.5 кВт 87 кг 2121224
IPL 65/165-5,5/2 ≥ 0.40 — DN 65 430 мм 5.5 кВт 81 кг 2121225
IPL 65/175-5,5/2 ≥ 0.40 — DN 65 430 мм 5.5 кВт 82 кг 2121226
IPL 65/175-7,5/2 ≥ 0.40 — DN 65 430 мм 7.5 кВт 89 кг 2121227
IPL 80/105-3/2* ≥ 0.40 — DN 80 360 мм 3 кВт 50 кг 2121229
IPL 80/110-4/2* ≥ 0.40 — DN 80 360 мм 4 кВт 56 кг 2121189
IPL 80/115-2,2/2* ≥ 0.40 — DN 80 360 мм 2.2 кВт 43 кг 2121228
IPL 80/120-0,55/4* ≥ 0.40 — DN 80 360 мм 0.55 кВт 37 кг 2129206
IPL 80/120-4/2* ≥ 0.40 — DN 80 360 мм 4 кВт 56 кг 2121230
IPL 80/125-0,75/4 ≥ 0.40 — DN 80 360 мм 0.75 кВт 41 кг 2121190
IPL 80/140-1,1/4 ≥ 0.40 — DN 80 360 мм 1.1 кВт 42 кг 2121191
IPL 80/145-5,5/2 ≥ 0.40 — DN 80 400 мм 5.5 кВт 85 кг 2121231
IPL 80/155-7,5/2 ≥ 0.40 — DN 80 440 мм 7.5 кВт 94 кг 2121232
IPL 100/135-1,1/4 ≥ 0.40 — DN 100 500 мм 1.1 кВт 69 кг 2121192
IPL 100/145-1,5/4 ≥ 0.40 — DN 100 500 мм 1.5 кВт 74 кг 2121193
IPL 100/165-2,2/4 ≥ 0.40 — DN 100 500 мм 2.2 кВт 89 кг 2121194
IPL 100/175-3/4 ≥ 0.40 — DN 100 500 мм 3 кВт 90 кг 2121195
