Установка водоснабжения с погружным мотором, системой управления и принадлежностями в комплекте
Установка водоснабжения для собственного водоснабжения в частном секторе
подача воды для стиральных машин
полив садовых участков
перекачивание воды и заполнение водой
водозаборные точки для хозяйственной воды
Достоинства
Несложный монтаж, установка и обслуживание
Надежный в эксплуатации мотор благодаря высокому пусковому моменту и функции защиты от вибрации
Встроенное в мотор молниезащитное устройство и устройство защиты от перегрузки
Встроенный клапан обратного течения
Установка водоснабжения Wilo-Sub TWU 4 Plug & Pump
Технические характеристики
Подключение к сети: 1~230 В, 50 Гц
Режим работы в погруженном состоянии: S1
Температура перекачиваемой среды: 3-30 °C
Минимальное течение на моторе: 0,08 м/с
макс. содержание песка: 50 г/м3
макс. количество пусков: 20/ч
Макс. глубина погружения 200 м
Вид защиты: IP 68
Напорный патрубок: Rp 1¼
Оснащение
Многоступенчатый погружной насос с радиальными рабочими колесами
Встроенный клапан обратного течения
Муфта согласно стандарту Nema
Однофазный мотор
Встроенное термическое реле мотора
Защита от сухого хода (только у Wilo-P&P-Paket Sub-I)
Описание/Конструкция
Погружной насос для вертикального или горизонтального монтажа.
Гидравлика
Многоступенчатый погружной насос с радиальными рабочими колесами в секционном исполнении. Встроенный обратный клапан. Все детали, контактирующие с перекачиваемой средой, выполнены из коррозионностойкого материала.
Мотор
Коррозионностойкий однофазный мотор прямого пуска без устройства плавного пуска. Полностью герметизированный статор, пропитанный смолой, обмотка с изолирующей лакировкой, самосмазывающиеся подшипники, наполнение водно-гликолевой смесью. Встроенная защита от молнии и перегрузки.
Охлаждение
Охлаждение мотора происходит за счет перекачиваемой жидкости. Мотор может работать только в погруженном состоянии. Необходимо соблюдать предельные значения макс. температуры перекачиваемой среды. Вертикальный монтаж можно выполнить с охлаждающим кожухом или без него — по выбору. Горизонтальный монтаж выполняется с охлаждающим кожухом.
Материалы
Корпус гидравлической системы: нержавеющая сталь 1.4301

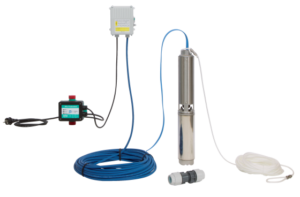

Пакет Wilo-Plug & Pump Sub-I для полива частных приусадебных участков:
гидравлика и мотор по отдельности
Соединительный кабель 30 м согласно VDE/KTW с поперечным сечением 4×1,5 мм2
Распределительная коробка с конденсатором, термическое реле мотора и включатель/выключатель
Wilo-Fluidcontrol (FC); прибор автоматического контроля за потоком и давлением со встроенной защитой от сухого хода
Предохранительный трос 30 м с зажимами
Монтажные детали: 2x зажимные резьбовые соединения, переходник R 11/4 на R 1, 8x кабельные стяжки
Инструкция по монтажу и эксплуатации
ПакетWilo-Plug & Pump Sub-II для собственного водоснабжения особняков и многоквартирных домов
гидравлика и мотор по отдельности
Соединительный кабель 30 м согласно VDE/KTW с поперечным сечением 4×1,5 мм2
Распределительная коробка с конденсатором, термическое реле мотора и включатель/выключатель
Система компенсации давления Wilo 0 – 18 бар, включая расширительный мембранный бак объемом 18 л, манометр, запорную арматуру и манометрический выключатель
Предохранительный трос 30 м с зажимами
Монтажные детали: тройник, переходник R 11/4 на R 1, 8x кабельные стяжки
