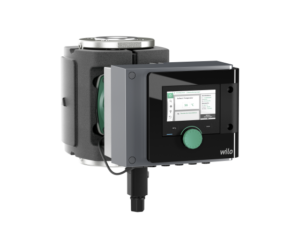

Wilo-Stratos MAXO-Z

Оснащение/функции

Области применения

Насос позволяет провести точную настройку способа регулирования для специфический условий применения на конкретной установке (напр., нагреватели, напольное отопление, потолочное охлаждение) при эксплуатации с наивысшей эффективностью.

Отопление

• Нагреватель
• Напольное отопление
• Потолочное отопление
• Нагреватель воздуха
• Гребенка
• теплообменника,

Охлаждение

• Потолочное охлаждение
• Охлаждение пола
• Кондиционеры воздуха
• Гребенка
• теплообменника,

Нагрев и охлаждение комбинированные

• Автоматическое переключение

В зависимости от выбранного применения возможны следующие способы регулирования:

Способы регулирования

• Постоянная частота вращения (режим управления)
• Δp‐c для постоянного перепада давления
• Δp‐v для переменного перепада давления
• Dynamic Adapt plus для непрерывной (динамической) адаптации производительности текущим потребностям
• T-const. для постоянного регулирования температуры
• ΔT для регулирования перепада температуры
• Константа Q для постоянного регулирования расхода
• Multi-Flow Adaptation: Определение суммарного расхода через подающий насос для необходимого питания вторичных насосов в распределителях отопительного контура
• Определенный пользователем ПИД-регулятор

Опциональные функции

• Q-Limitмакс. для ограничения максимального расхода
• Q-Limitмин. для ограничения минимального расхода
• No-Flow Stop (отключение при отсутствии потока)
• Автоматическое ночное понижение
• Регулирование точки пессимума (Δp-c с внешним датчиком реального состояния)
• Опознавание термической дезинфекции
• Переменная крутизна характеристики Δp-v

Ручные настройки

• Выбор области применения через Setup Guide
• Настройка соответствующих рабочих параметров
• Номинальная рабочая точка: прямой ввод расчетной рабочей точки при Δp-v
• Индикация статуса и истории (расход, температура, потребление электроэнергии, напор, индикация ошибок, диагностические сообщения)
• Настройка и сброс счетчика количества энергии (количество теплоты и охлаждение)
• Функция вентиляции насоса
• Блокировка клавиш для запрещения настроек
• Функция для сброса на заводские установки или сохраненные параметры
• Конфигурация/параметрирование аналоговых входов
• Конфигурация/параметрирование двоичных входов
• Конфигурация и параметрирование выходов реле

Автоматическое управление

• Оптимизированная по потребности регулировка мощности для энергоэффективной эксплуатации в зависимости от режима работы
• Автоматический режим снижения частоты вращения
• Автоматическое отключение при обнаружении отсутствия расхода (No-Flow Stop)
• Автоматической функции деблокировки
• Плавный пуск
• Автоматические алгоритмы устранения ошибок (автоматический перезапуск)
• Автоматическое переключение режимов обогрева/охлаждения
• Полная защита электродвигателя со встроенной электронной системой отключения

Внешние управляющие входы и их функции

2 аналоговых входа:

• Типы сигналов: 0–10 В, 2–10 В, 0–20 мА, 4–20 мА, PT1000
• Применение: Дистанционное регулирование заданного значения для каждого режима работы, входы датчиков для температуры, перепада давления или произвольный датчик в заданном пользователем ПИД-режиме

2 цифровых входа:

• Для беспотенциальных управляющих выходов или переключателей
• Параметрируемые функции:
  • внешн. ВЫКЛ
  • внешн. МИН
  • внешн. МАКС
  • РУЧНОЙ (система управления зданием-ВЫКЛ)
  • Блокировка клавиш
  • Переключение режимов обогрева/охлаждения

Wilo Net для управления сдвоенными насосами из 2 одинарных насосов, связь нескольких насосов между собой и дистанционным регулированием насосами

Сигнализация и индикация

• Статус дисплея — индикация режима работы:
  • Заданное значение
  • текущего значения напора
  • Фактический расход
  • Счетчики количества тепла и холода
  • Потребление электроэнергии
  • Температуры
• Индикация статуса светодиодом: Безошибочная эксплуатация (зеленый светодиод), коммуникация насоса (синий светодиод)
• Статус дисплея — диагностическая индикация (цвет дисплея красный):
  • Коды ошибок и их описание полным текстом
  • Коррективные меры
• Обобщенная сигнализация неисправности SSM (беспотенциальный переключающий контакт)
• Обобщенная сигнализация рабочего состояния (SBM) (беспотенциальный нормальноразомкнутый контакт)

Обмен данными

• Интерфейс Bluetooth для беспроводного обмена данными, а также дистанционного управления насосом через смартфон или планшет.
• Последовательный цифровой интерфейс Modbus RTU для подсоединения к автоматизированной системе управления зданием посредством системы шин RS485 (возможно с модулем Wilo CIF Modbus RTU).
• Последовательный цифровой интерфейс BACnet MS/TP для подсоединения к автоматизированной системе управления зданием посредством системы шин RS485 (возможно использование модуля Wilo-CIF BACnet MS/TP).
• Последовательный цифровой интерфейс CANopen для подсоединения к автоматизированной системе управления зданием посредством системы шин CANopen (возможно с модулем Wilo CIF CANopen).
• Последовательный цифровой интерфейс LON TP/FT-10 для подсоединения к автоматизированной системе управления зданием посредством системы шин LONWorks (возможно с модулем Wilo CIF LON TP/FT-10).
• Последовательный цифровой интерфейс PLR для подсоединения к автоматизированной системе управления зданиями через характерные для фирмы модули связи (возможно с модулем Wilo CIF PLR).

Оснащение

• Для насосов с фланцевым соединением: исполнения фланца
  • Стандартное исполнение для насосов DN 32 — DN 65: комбинированный фланец PN 6/10 (фланец PN 16 согласно EN 1092-2) для ответных фланцев PN 6 и PN 16
  • Стандартное исполнение для насосов DN 80 / DN 100: фланец PN 6 (разработан PN 16 согласно EN 1092-2) для ответного фланца PN 6
  • Специальное исполнение для насосов DN 32 — DN 100: Фланец PN 16 (согласно EN 1092-2) для ответного фланца PN 16
• Множество интегрированных интерфейсов коммуникации и опционально используемый разъем модулей CIF
• 5 кабельных вводов для подсоединения интерфейсов коммуникации
• Интерфейс Bluetooth
• Графический экран с высоким разрешением с зеленой кнопкой и 2 кнопками
• Удобная клеммная коробка
• Встроенный датчик расхода и температуры
• Серийная теплоизоляция для насосов, используемых в системах отопления
• Быстроразъемное электросоединение с оптимизированными штекерами Wilo-Connector для источника питания

Материалы

• Корпус насоса из нержавеющей стали
• Теплоизоляция: полипропилен
• Рабочее колесо: синтетический материал
• Вал: Нержавеющая сталь
• Подшипники: графит

Комплект поставки

• Насос
• Оптимизированный Wilo-Connector
• 2 кабельных ввода M16 x 1,5
• Подкладные шайбы фланцевых болтов (при номинальных диаметрах для подсоединения DN 32 ‐ DN 65)
• Вкл. уплотнения для резьбового подсоединения
• Теплоизоляция
• Инструкция по монтажу и эксплуатации

Опции

• Специальное исполнение для рабочего давления PN 16

Принадлежности

• Резьбовые соединения для резьбового подсоединения
• Ответные фланцы (DN 32 до DN 100)
• Компенсаторы
• Изоляция для применения в холоде
• Датчики PT1000
• Датчик перепада давления
• Модули Wilo-CIF: Modbus RTU, BACnet MS/TP, CANopen, LON TP/FT-10, PLR
