Высокоэффективная, готовая к подсоединению установка для водоснабжения (нормальновсасывающая) с вертикально расположенным высоконапорным центробежным насосом из нержавеющей стали в исполнении с сухим ротором серии Helix VE.
Применение
Полностью автоматическое водоснабжение при подаче воды из общественной сети водоснабжения или накопительного резервуара
Перекачивание питьевой и технической воды, охлаждающей воды, воды для пожаротушения (за исключением установок пожаротушения согласно DIN14462 и с разрешением местных органов противопожарной защиты) и других технических нужд, которая ни химически, ни механически не разрушает используемые материалы и не содержит абразивных и длинноволокнистых включений

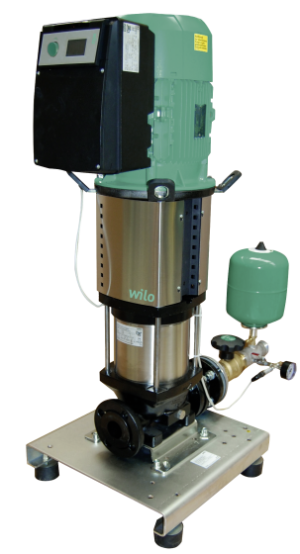

Установка для водоснабжения Wilo-SiBoost Smart 1 Helix VE
Особенности/преимущества продукции
Надежная система за счет использования высоконапорных центробежных насосов из нержавеющей стали серии Helix VE, а также встроенного частотного преобразователя с воздушным охлаждением
Высокоэффективная гидравлическая часть насоса
Широкий диапазон регулирования частотного преобразователя от 25 Гц до макс. 60 Гц (в зависимости от версии)
Встроенная полная защита электродвигателя посредством термодатчика PTC
Технические характеристики
Подключение к сети 3~400 В ± 10%, 50 Гц; 3~380/440 В ±10 %, 60 Гц
Температура перекачиваемой жидкости макс. +50 °C (по заказу +70 °C)
Макс. температура окружающей среды 40 °C
Рабочее давление 16 бар (по заказу 25 бар)
Входное давление 10 бар
Номинальный внутренний диаметр для подсоединения со стороны конечного давления R 1¼» — R 1½»
Номинальный внутренний диаметр для подсоединения со стороны подачи Rp 1¼» — Rp 2″
Диапазон частоты вращения 1500-3770 об/мин
Класс защиты: IP 54
Предохранители A, AC 3
Обозначение
Например:
Wilo-SiBoost-Smart 1Helix VE 1004
SiBoost Smart
Компактная установка повышения давления со встроенным регулятором частоты вращения
1
Число насосов
Helix VE
Серия насосов
10
Номинальный объемный расход одинарного насоса [м3/ч]
04
Число секций одинарного насоса
Оснащение/функции
1 насос серий Helix VE 2 – Helix VE 52, со стандартным электродвигателем, эквивалентным IE4, и бесступенчатым регулированием посредством встроенного частотного преобразователя
Опорная рама из оцинкованной стали с регулируемыми по высоте вибропоглощающими опорами, обеспечивающими изоляцию корпусного шума
Детали, контактирующие с водой, не подвержены коррозии
Система трубопроводов из нержавеющей стали 1.4301
Запорная арматура, напорная сторона
Обратный клапан, напорная сторона
Мембранный напорный резервуар 8 л, PN16, напорная сторона
Манометр, напорная сторона
Опционально с защитой от сухого хода и манометром, всасывающая сторона
Описание/конструкция
Опорная рама: оцинкованная сталь, с регулируемыми по высоте вибропоглощающими опорами, обеспечивающими хорошую изоляцию корпусного шума.
Система трубопроводов: Разводка трубопроводов: полная разводка трубопроводов из нержавеющей стали, применяемая для подсоединения трубопроводов из любых обычно применяемых материалов; разводка трубопроводов рассчитана в соответствии с общей гидравлической мощностью установки повышения давления.
Насосы: применяется 1 насос серий Helix VE 2 – Helix VE 52. Частотные преобразователи с воздушным охлаждением, смонтированные на электродвигателе насоса, обеспечивают для каждого насоса данных серий бесступенчатый режим регулирования в диапазоне от 25 Гц до макс. 60 Гц. Все детали насоса, контактирующие с перекачиваемой жидкостью, выполнены для серий Helix V 2 ― Helix V 16 из нержавеющей стали, для серий Helix V 22 ― Helix V 52 — из нержавеющей стали/серого чугуна с катафорезным покрытием; другие исполнения — по запросу. Допуск KTW/WRAS/ACS для всех деталей, контактирующих с перекачиваемой жидкостью
Арматура: насос с напорной и всасывающей стороны оснащен шаровой запорной арматурой со знаком технического контроля DVGW и, с напорной стороны, обратным клапаном с допуском DVGW/KTW.
Мембранный напорный резервуар 8 л/PN 16 расположен со стороны конечного давления, снабжен мембраной из бутилкаучука, с допуском DVGW/KTW, отвечающей требованиям закона о безопасности пищевых продуктов; в целях осмотра и проверки оснащен запорным шаровым краном с системой опорожнения и проточной арматурой с допуском DVGW/KTW согласно DIN 4807
Датчик давления: от 4 до 20 мА, на стороне конечного давления, для задействования частотного преобразователя
Материалы
Helix VE 2 ― Helix VE 16
Рабочие колеса, ведущие колеса, ступенчатый корпус из нержавеющей стали 1.4307
Корпус насоса из нержавеющей стали 1.4301
Вал из нержавеющей стали 1.4057
1.4404 защитная втулка вала
Уплотнительное кольцо из EPDM (уплотнение FKM по запросу)
Система трубопроводов из нержавеющей стали 1.4301
Helix VE 22 ― Helix VE 52
Рабочие колеса, ведущие колеса, ступенчатый корпус из нержавеющей стали 1.4307
Корпус насоса из серого чугуна EN‐GJL 250 с катафорезным покрытием
Вал из нержавеющей стали 1.4057
1.4404 защитная втулка вала
Уплотнительное кольцо из EPDM (уплотнение FKM по запросу)
Система трубопроводов из нержавеющей стали 1.4301
Комплект поставки
Монтируемая на заводе-изготовителе, проверенная на безотказность работы и герметичность, готовая к подключению установка повышения давления
