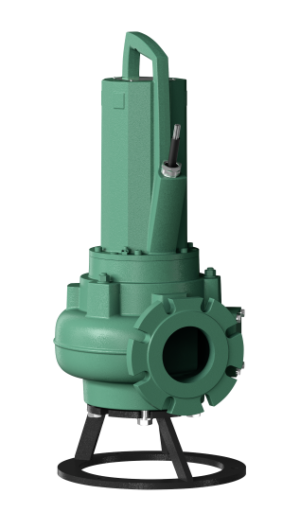

Wilo-Rexa PRO погружной дренажный насос

Погружной насос для отвода сточных вод для длительного режима работы для стационарной и мобильной установки в погруженном состоянии, а также для стационарной установки в непогруженном состоянии.

Особенности/преимущества продукции

• Высочайшая эффективность. Благодаря однолопастному рабочему колесу, оптимизированному по КПД
• Безопасность в эксплуатации благодаря незасоряющимся свободновихревым рабочим колесам
• Подтвержденная испытаниями безопасность. Серийно со взрывозащищенным исполнением в соответствии с ATEX
• По опции доступны с электродвигателями класса энергоэффективности IE3
• Погружной насос для отвода сточных вод для длительного режима работы для стационарной и мобильной установки в погруженном состоянии, а также для стационарной установки в непогруженном состоянии.


  Применение

  Перекачивание

  • неочищенные сточные воды
  • сточных вод с фекалиями согласно (DIN) EN 12050-1;
  • загрязненной воды;

  Технические характеристики

  • Электроподключение к сети: 1~230 В, 50 Гц или 3~400 В, 50 Гц
  • Режим работы в погруженном состоянии: S1
  • Режим работы в непогруженном состоянии: S2-30 мин; S3 25 %
  • Класс защиты: IP 68
  • Класс нагревостойкости изоляции изоляции: F
  • Температура перекачиваемой жидкости: 3…40 °C, макс. 60 °C на 3 минуты
  • Макс. глубина погружения: 20 м
  • Длина кабеля: 10 м
•


  Оснащение/функции

  • Контроль герметичности камеры электродвигателя
  • контроль температуры обмотки с помощью биметаллического датчика
  • Опциональный внешний стержневой электрод для контроля камеры уплотнений
  • Однофазная модель с распределительным щитом с конденсатором

  Описание/конструкция

  Погружной насос для отвода сточных вод с электродвигателем в виде блочного агрегата, для стационарной и мобильной установки в погруженном состоянии и стационарной установки в непогруженном состоянии.

  Гидравлическая часть

  Горизонтальный напорный патрубок для фланцевого подсоединения Максимально возможное содержание сухого вещества составляет 8 % (в зависимости от типа гидравлической части). Применяются свободновихревые и одноканальные рабочие колеса.

  Электродвигатель

  Используются электродвигатели с поверхностным охлаждением в однофазном и трехфазном исполнении. В однофазных электродвигателях конденсатор встроен в отдельный прибор управления. Включение осуществляется в зависимости от мощности методом прямого пуска или пуска с переключением со звезды на треугольник.

  Охлаждение электродвигателей выполняется окружающей средой (перекачиваемой средой или воздухом). Отвод тепла при этом отводится через корпус электродвигателя.

  Электродвигатели могут использоваться в погруженном состоянии в длительном режиме работы (S1). При эксплуатации в непогруженном состоянии в зависимости от мощности электродвигателя возможны режимы работы S1 (длительный режим работы), S2 (кратковременный режим) или S3 (повторно-кратковременный режим).

  Помимо этого, электродвигатели оснащены следующими устройствами контроля:

  • Контроль герметичности камеры электродвигателя
    Контроль герметичности камеры электродвигателя сигнализирует о поступлении воды в камеру электродвигателя.
  • Датчик контроля температуры обмотки электродвигателя
    Датчик контроля температуры обмотки электродвигателя защищает обмотку электродвигателя от перегрева. В соответствии со стандартом для этих целей применяются биметаллические датчики.

  Дополнительно электродвигатель может оснащаться внешним электродом контроля герметичности камеры уплотнений для контроля камеры уплотнений. Он сигнализирует о проникновении воды в камеру уплотнений через скользящее торцовое уплотнение со стороны перекачиваемой жидкости.

  Кабель электропитания в соответствии со стандартом со свободными концами, длиной 10 м, продольно герметичный.

  Уплотнение

  Между электродвигателем и гидравлической частью находится камера уплотнений с уплотнениями со стороны перекачиваемой жидкости и со стороны электродвигателя. Камера уплотнений заполнена белым медицинским вазелиновым маслом. Уплотнение со стороны перекачиваемой жидкости и со стороны электродвигателя обеспечивается с помощью двух скользящих торцовых уплотнений, вращающихся независимо друг от друга.

  Материалы

  • Корпус электродвигателя: EN-GJL-250
  • Корпус гидравлической части: EN-GJL250
  • Рабочее колесо: EN-GJL 250 или EN-GJS-500-7
  • Статические уплотнения: NBR (бутадиен-нитрильный каучук)
  • Уплотнение со стороны насоса: SiC/SiC
  • Уплотнение со стороны электродвигателя: C/MgSiO4
  • Конец вала: нержавеющая сталь 1.4021

  Комплект поставки

  • Погружной насос для отвода сточных вод с кабелем длиной 10 м
  • Справочник по эксплуатации и техническому обслуживанию

  Принадлежности

  • Устройство погружного монтажа или опора насоса
  • Внешнее устройство контроля герметичности камеры уплотнений
  • Приборы управления, реле и штекеры
  • Крепежные комплекты с анкерной стяжкой
  • Цепи



• TYP Напорный патрубок Макс. расход Qmax Макс. напор Hmax Оптимальный расход Qopt Оптимальный напор Hopt Номинальный ток IN Номинальная мощность электродвигателя P2 Взрывозащита Арт.-№ PRO C05DA-322/EAD0X2-M0011-523-O DN 50 9 l/s 11 M 5 l/s 6 M 7.2 A 1.1 кВт ATEX 6076424 PRO C05DA-322/EAD1X2-T0011-540-O DN 50 9 l/s 11 M 5 l/s 6 M 2.9 A 1.1 кВт ATEX 6076425 PRO C05DA-324/EAD0X2-M0011-523-O DN 50 11 l/s 16 M 5 l/s 9 M 7.2 A 1.1 кВт ATEX 6076426 PRO C05DA-324/EAD1X2-T0011-540-O DN 50 11 l/s 16 M 5 l/s 9 M 2.9 A 1.1 кВт ATEX 6076427 PRO C05DA-326/EAD0X2-M0015-523-O DN 50 11 l/s 20 M 6 l/s 11 M 9.3 A 1.5 кВт ATEX 6076428 PRO C05DA-326/EAD1X2-T0015-540-O DN 50 11 l/s 20 M 6 l/s 11 M 3.6 A 1.5 кВт ATEX 6076429 PRO C05DA-328/EAD1X2-T0025-540-O DN 50 12 l/s 25 M 7 l/s 15 M 5.5 A 2.5 кВт ATEX 6076430 PRO C05DA-329/EAD1X2-T0025-540-O DN 50 10 l/s 28 M 7 l/s 17 M 5.5 A 2.5 кВт ATEX 6076431 PRO C06DA-342/EAD1X2-T0025-540-O DN 65/DN 80 15 l/s 12 M 9 l/s 6 M 5.5 A 2.5 кВт ATEX 6077700 PRO C06DA-344/EAD1X2-T0025-540-O DN 65/DN 80 18 l/s 16 M 10 l/s 8 M 5.5 A 2.5 кВт ATEX 6077701 PRO C06DA-345/EAD1X2-T0025-540-O DN 65/DN 80 19 l/s 21 M 11 l/s 10 M 5.5 A 2.5 кВт ATEX 6077702 PRO C06DA-346/EAD1X2-T0039-540-O DN 65/DN 80 19 l/s 26 M 13 l/s 13 M 8.5 A 3.9 кВт ATEX 6077703 PRO C06DA-348/EAD1X2-T0039-540-O DN 65/DN 80 20 l/s 29 M 14 l/s 16 M 8.5 A 3.9 кВт ATEX 6077704 PRO C06DA-349/EAD1X2-T0039-540-O DN 65/DN 80 14 l/s 32 M 14 l/s 19 M 8.5 A 3.9 кВт ATEX 6077705 PRO C08DA-412/EAD0X2-M0011-523-O DN 80 17 l/s 10 M 12 l/s 5 M 7.2 A 1.1 кВт ATEX 6078834 PRO C08DA-412/EAD1X2-T0011-540-O DN 80 17 l/s 10 M 12 l/s 5 M 2.9 A 1.1 кВт ATEX 6078833 PRO C08DA-413/EAD0X2-M0015-523-O DN 80 21 l/s 12 M 14 l/s 7 M 9.3 A 1.5 кВт ATEX 6078836 PRO C08DA-413/EAD1X2-T0015-540-O DN 80 21 l/s 12 M 14 l/s 7 M 3.6 A 1.5 кВт ATEX 6078835 PRO C08DA-415/EAD1X2-T0025-540-O DN 80 24 l/s 16 M 15 l/s 9 M 5.5 A 2.5 кВт ATEX 6078837 PRO C08DA-417/EAD0X4-M0011-523-O DN 80 16 l/s 6 M 10 l/s 4 M 7.3 A 1.1 кВт ATEX 6078839 PRO C08DA-417/EAD1X4-T0011-540-O DN 80 16 l/s 6 M 10 l/s 4 M 3.05 A 1.1 кВт ATEX 6078838 PRO C08DA-418/EAD0X4-M0015-523-O DN 80 18 l/s 7 M 12 l/s 5 M 9.4 A 1.5 кВт ATEX 6078841 PRO C08DA-418/EAD1X4-T0015-540-O DN 80 18 l/s 7 M 12 l/s 5 M 3.7 A 1.5 кВт ATEX 6078840 PRO C08DA-432/EAD1X2-T0025-540-O DN 80 21 l/s 14 M 13 l/s 8 M 5.5 A 2.5 кВт ATEX 6078110 PRO C08DA-433/EAD1X2-T0025-540-O DN 80 20 l/s 17 M 15 l/s 9 M 5.5 A 2.5 кВт ATEX 6078111 PRO C08DA-434/EAD1X2-T0039-540-O DN 80 22 l/s 21 M 17 l/s 12 M 8.5 A 3.9 кВт ATEX 6078112 PRO C08DA-435/EAD1X2-T0039-540-O DN 80 22 l/s 25 M 18 l/s 14 M 8.5 A 3.9 кВт ATEX 6078113 PRO C08DA-436/EAD1X2-T0050-540-O DN 80 19 l/s 28 M 18 l/s 17 M 9.8 A 5 кВт ATEX 6078153 PRO C08DA-437/EAD1X2-T0050-540-O DN 80 16 l/s 31 M 16 l/s 21 M 9.8 A 5 кВт ATEX 6078154 PRO C10DA-512/EAD0X4-M0011-523-O DN 100 29 l/s 6 M 19 l/s 3 M 7.3 A 1.1 кВт ATEX 6076766 PRO C10DA-512/EAD1X4-T0011-540-O DN 100 29 l/s 6 M 19 l/s 3 M 3.05 A 1.1 кВт ATEX 6076767 PRO C10DA-513/EAD0X4-M0015-523-O DN 100 33 l/s 7 M 23 l/s 3 M 9.4 A 1.5 кВт ATEX 6076768 PRO C10DA-513/EAD1X4-T0015-540-O DN 100 33 l/s 7 M 23 l/s 3 M 3.7 A 1.5 кВт ATEX 6076769 PRO C10DA-514/EAD1X4-T0025-540-O DN 100 40 l/s 9 M 27 l/s 4 M 5.8 A 2.5 кВт ATEX 6076770 PRO C10DA-516/EAD0X4-T0035-540-O DN 100 47 l/s 11 M 36 l/s 5 M 8.1 A 3.45 кВт ATEX 6076771 PRO C10DA-518/EAD0X4-T0035-540-O DN 100 43 l/s 13 M 39 l/s 6 M 8.1 A 3.45 кВт ATEX 6076772 PRO C10DA-518/EAD0X4-T0045-540-O DN 100 52 l/s 13 M 39 l/s 6 M 9.4 A 4.5 кВт ATEX 6076773 PRO V05DA-122/EAD0X2-M0011-523-O DN 50 6 l/s 6 M 3 l/s 3 M 7.2 A 1.1 кВт ATEX 6064718 PRO V05DA-122/EAD1X2-T0011-540-O DN 50 6 l/s 6 M 3 l/s 3 M 2.9 A 1.1 кВт ATEX 6064719 PRO V05DA-124/EAD0X2-M0011-523-O DN 50 8 l/s 9 M 4 l/s 5 M 7.2 A 1.1 кВт ATEX 6064720 PRO V05DA-124/EAD1X2-T0011-540-O DN 50 8 l/s 9 M 4 l/s 5 M 2.9 A 1.1 кВт ATEX 6064721 PRO V05DA-126/EAD0X2-M0015-523-O DN 50 11 l/s 13 M 5 l/s 8 M 9.3 A 1.5 кВт ATEX 6064722 PRO V05DA-126/EAD1X2-T0015-540-O DN 50 11 l/s 13 M 5 l/s 8 M 3.6 A 1.5 кВт ATEX 6064723 PRO V05DA-222/EAD1X2-T0025-540-O DN 50 14 l/s 16 M 6 l/s 11 M 5.5 A 2.5 кВт ATEX 6064724 PRO V05DA-224/EAD1X2-T0025-540-O DN 50 13 l/s 19 M 7 l/s 13 M 5.5 A 2.5 кВт ATEX 6064725 PRO V05DA-226/EAD1X2-T0039-540-O DN 50 14 l/s 24 M 11 l/s 16 M 8.5 A 3.9 кВт ATEX 6064726 PRO V05DA-228/EAD1X2-T0039-540-O DN 50 11 l/s 28 M 11 l/s 18 M 8.5 A 3.9 кВт ATEX 6064727 PRO V05DA-323/EAD0X2-T0068-540-O DN 50 14 l/s 37 M 9 l/s 23 M 12.8 A 6.75 кВт ATEX 6082575 PRO V05DA-324/EAD0X2-T0105-540-O DN 50 17 l/s 41 M 10 l/s 27 M 20.5 A 10.5 кВт ATEX 6082576 PRO V05DA-325/EAD0X2-T0105-540-O DN 50 17 l/s 44 M 10 l/s 30 M 20.5 A 10.5 кВт ATEX 6082577 PRO V05DA-326/EAD0X2-T0105-540-O DN 50 17 l/s 48 M 12 l/s 31 M 20.5 A 10.5 кВт ATEX 6082578 PRO V05DA-328/EAD0X2-T0105-540-O DN 50 16 l/s 52 M 14 l/s 31 M 20.5 A 10.5 кВт ATEX 6082579 PRO V06DA-212/EAD0X2-M0011-523-O DN 65/DN 80 10 l/s 8 M 5 l/s 5 M 7.2 A 1.1 кВт ATEX 6064728 PRO V06DA-212/EAD1X2-T0011-540-O DN 65/DN 80 10 l/s 8 M 5 l/s 5 M 2.9 A 1.1 кВт ATEX 6064729 PRO V06DA-214/EAD0X2-M0015-523-O DN 65/DN 80 13 l/s 12 M 6 l/s 8 M 9.3 A 1.5 кВт ATEX 6064730 PRO V06DA-214/EAD1X2-T0015-540-O DN 65/DN 80 13 l/s 12 M 6 l/s 8 M 3.6 A 1.5 кВт ATEX 6064731 PRO V06DA-216/EAD1X2-T0025-540-O DN 65/DN 80 17 l/s 16 M 8 l/s 11 M 5.5 A 2.5 кВт ATEX 6064732 PRO V06DA-222/EAD1X2-T0039-540-O DN 65/DN 80 18 l/s 18 M 10 l/s 13 M 8.5 A 3.9 кВт ATEX 6064733 PRO V06DA-224/EAD1X2-T0039-540-O DN 65/DN 80 14 l/s 22 M 12 l/s 15 M 8.5 A 3.9 кВт ATEX 6064734 PRO V06DA-622/EAD0X4-M0011-523-O DN 65/DN 80 13 l/s 5 M 7 l/s 4 M 7.3 A 1.1 кВт ATEX 6064735 PRO V06DA-622/EAD1X4-T0011-540-O DN 65/DN 80 13 l/s 5 M 7 l/s 4 M 3.05 A 1.1 кВт ATEX 6064736 PRO V06DA-623/EAD0X4-M0015-523-O DN 65/DN 80 15 l/s 7 M 8 l/s 5 M 9.4 A 1.5 кВт ATEX 6064737 PRO V06DA-623/EAD1X4-T0015-540-O DN 65/DN 80 15 l/s 7 M 8 l/s 5 M 3.7 A 1.5 кВт ATEX 6064738 PRO V06DA-625/EAD0X4-M0015-523-O DN 65/DN 80 17 l/s 8 M 9 l/s 6 M 9.4 A 1.5 кВт ATEX 6064739 PRO V06DA-625/EAD1X4-T0015-540-O DN 65/DN 80 17 l/s 8 M 9 l/s 6 M 3.7 A 1.5 кВт ATEX 6064740 PRO V06DA-626/EAD1X4-T0025-540-O DN 65/DN 80 18 l/s 10 M 10 l/s 7 M 5.8 A 2.5 кВт ATEX 6064741 PRO V06DA-628/EAD1X4-T0025-540-O DN 65/DN 80 21 l/s 12 M 11 l/s 8 M 5.8 A 2.5 кВт ATEX 6064742 PRO V08DA-243/EAD0X2-T0068-540-O DN 80/DN 100 31 l/s 23 M 20 l/s 11 M 12.8 A 6.75 кВт ATEX 6082820 TYP Напорный патрубок Макс. расход Qmax Макс. напор Hmax Оптимальный расход Qopt Оптимальный напор Hopt Номинальный ток IN Номинальная мощность электродвигателя P2 Взрывозащита Арт.-№ PRO V08DA-244/EAD0X2-T0105-540-O DN 80/DN 100 32 l/s 27 M 21 l/s 15 M 20.5 A 10.5 кВт ATEX 6082821 PRO V08DA-245/EAD0X2-T0105-540-O DN 80/DN 100 34 l/s 31 M 22 l/s 18 M 20.5 A 10.5 кВт ATEX 6082822 PRO V08DA-246/EAD0X2-T0105-540-O DN 80/DN 100 35 l/s 34 M 24 l/s 20 M 20.5 A 10.5 кВт ATEX 6082823 PRO V08DA-248/EAD0X2-T0105-540-O DN 80/DN 100 37 l/s 38 M 26 l/s 23 M 20.5 A 10.5 кВт ATEX 6082824 PRO V08DA-423/EAD0X4-M0011-523-O DN 80/DN 100 14 l/s 6 M 9 l/s 4 M 7.3 A 1.1 кВт ATEX 6065933 PRO V08DA-423/EAD1X4-T0011-540-O DN 80/DN 100 14 l/s 6 M 9 l/s 4 M 3.05 A 1.1 кВт ATEX 6065934 PRO V08DA-424/EAD0X4-M0011-523-O DN 80/DN 100 17 l/s 7 M 11 l/s 4 M 7.3 A 1.1 кВт ATEX 6065935 PRO V08DA-424/EAD1X4-T0011-540-O DN 80/DN 100 17 l/s 7 M 11 l/s 4 M 3.05 A 1.1 кВт ATEX 6065936 PRO V08DA-426/EAD0X4-M0015-523-O DN 80/DN 100 19 l/s 9 M 12 l/s 6 M 9.4 A 1.5 кВт ATEX 6065937 PRO V08DA-426/EAD1X4-T0015-540-O DN 80/DN 100 19 l/s 9 M 12 l/s 6 M 3.7 A 1.5 кВт ATEX 6065938 PRO V08DA-428/EAD1X4-T0025-540-O DN 80/DN 100 22 l/s 10 M 14 l/s 7 M 5.8 A 2.5 кВт ATEX 6065939 PRO V08DA-524/EAD0X4-T0035-540-O DN 80/DN 100 26 l/s 11 M 17 l/s 8 M 8.1 A 3.45 кВт ATEX 6065941 PRO V08DA-526/EAD0X4-T0035-540-O DN 80/DN 100 22 l/s 13 M 19 l/s 9 M 8.1 A 3.45 кВт ATEX 6065942 PRO V08DA-526/EAD0X4-T0045-540-O DN 80/DN 100 27 l/s 13 M 19 l/s 9 M 9.4 A 4.5 кВт ATEX 6073819 PRO V08DA-528/EAD0X4-T0045-540-O DN 80/DN 100 23 l/s 15 M 19 l/s 11 M 9.4 A 4.5 кВт ATEX 6073820 PRO V08DA-528/EAD0X4-T0065-540-O DN 80/DN 100 27 l/s 15 M 19 l/s 11 M 13.5 A 6.5 кВт ATEX 6073801 PRO V10DA-422/EAD1X4-T0015-540-O DN 100 25 l/s 6 M 13 l/s 4 M 3.7 A 1.5 кВт ATEX 6081910 PRO V10DA-424/EAD1X4-T0025-540-O DN 100 30 l/s 7 M 15 l/s 5 M 5.8 A 2.5 кВт ATEX 6081911 PRO V10DA-425/EAD1X4-T0025-540-O DN 100 34 l/s 9 M 17 l/s 6 M 5.8 A 2.5 кВт ATEX 6081912 PRO V10DA-426/EAD0X4-T0035-540-O DN 100 39 l/s 11 M 19 l/s 8 M 8.1 A 3.45 кВт ATEX 6081913 PRO V10DA-428/EAD0X4-T0035-540-O DN 100 25 l/s 14 M 22 l/s 9 M 8.1 A 3.45 кВт ATEX 6081914 PRO V10DA-428/EAD0X4-T0045-540-O DN 100 43 l/s 14 M 22 l/s 9 M 9.4 A 4.5 кВт ATEX 6081915
