Wilo-Economy CO-1 MVIS…/ER

Тип

Установка водоснабжения с нормальновсасывающим высоконапорным центробежным насосом в исполнении с мокрым ротором

Применение

  • Полностью автоматическое водоснабжение при подаче воды из сети центрального водоснабжения или накопительного резервуара
  • Перекачивание питьевой и теплой питьевой воды, охлаждающей воды, воды для пожаротушения (за исключением установок пожаротушения согласно DIN14462 и с разрешением местных органов противопожарной защиты) и других технических нужд, которая ни химически, ни механически не разрушает используемые материалы и не содержит абразивных и длинноволокнистых включений

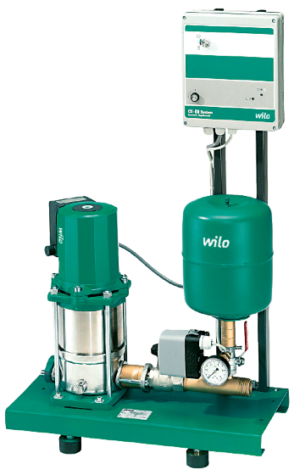

Установка водоснабжения Wilo-Economy CO-1 MVIS…/ER

Особенности/преимущества продукции

  • Почти бесшумно работающая система благодаря применению высоконапорных центробежных насосов из нержавеющей стали с мокрым ротором
  • Уровень шума макс. на 20 дБ[A] ниже, чем у обычных систем при одинаковой гидравлической мощности
  • Надежность в эксплуатации благодаря применению насосов серии MVIS в сочетании с прибором управления ER‐1

Технические характеристики

  • Подключение к 3-фазной сети 230/400 В ± 10 %, 50 Гц (другие исполнения по запросу)
  • Макс. температура перекачиваемой жидкости: 50 °C
  • Температура окружающей среды макс. 40 °C
  • Рабочее давление 6 бар
  • Входное давление 6 бар
  • Ступени давления переключения 6/10/16 бар
  • Номинальный диаметр для подсоединения со стороны подачи Rp 1¼ — Rp 1½
  • Номинальные диаметры для подсоединения со стороны конечного давления R 1¼
  • Частота вращения 2800 об/мин
  • Класс защиты IP54 (прибор управления ER)

Обозначение

Пример: Wilo-CO-1 MVIS 204/ER
CO Компактная установка повышения давления
1 С одним насосом
MVIS Серия насосов
2 Номинальный объемный расход одинарного насоса [м3/ч]
04 Число секций одинарного насоса
ER Прибор управления; ER = регулятор Economy

Оснащение/функции

  • 1 насос серии MVIS
  • Макс. число секций: 10
  • Трехфазный электродвигатель с мокрым ротором
  • Детали, находящиеся в контакте с перекачиваемой жидкостью, устойчивы к коррозии
  • Фундаментная рама из нержавеющей стали 1.4301, оцинкованная, с регулируемыми по высоте вибропоглощающими опорами для изоляции корпусного шума
  • Запорная арматура с напорной стороны
  • Обратный клапан с напорной стороны
  • Мембранный напорный бак 8 л, PN16, с напорной стороны

Описание/конструкция

  • Готовая к подключению установка водоснабжения, монтируемая на фундаментной раме из нержавеющей стали (включая виброгасители), с полной разводкой трубопроводов из нержавеющей стали, включая всю необходимую арматуру и запорные устройства (за исключением запорного устройства со стороны подвода), блок компенсации давления, высоконапорный центробежный насос из нержавеющей стали в исполнении с мокрым ротором (серия MVIS), полностью смонтированный и готовый к подключению прибор управления ER‐1, а также электронную систему отключения при недостатке воды.
  • Мембранный напорный бак: 8 л/PN16 расположен со стороны конечного давления, снабжен мембраной из бутилового каучука, отвечающей требованиям закона о безопасности пищевых продуктов. В целях осмотра и проверки оснащен запорным шаровым краном, системой опорожнения и проточной арматурой согласно DIN 4807
  • Прибор управления: в серийном исполнении установка оснащается Economy‐регулятором ER-1

Материалы

  • Основание из нержавеющей стали 1.4301
  • Рабочие колеса нержавеющая сталь 1.4301
  • Секции из нержавеющей стали 1.4301
  • Напорный кожух из нержавеющей стали 1.4301
  • Вал нержавеющая сталь 1.4122
  • Подшипники/скользящее торцовое уплотнение из графита, пропитанного синтетической смолой
  • Система трубопроводов из нержавеющей стали 1.4571

Комплект поставки

  • Монтируемая на заводе-изготовителе, проверенная на безотказность работы и герметичность, готовая к подключению установка повышения давления
  • Упаковка
  • Инструкция по монтажу и эксплуатации



Тип Подключение
к сети		 Число
секций		 Мощность без
резервного наcоса		 Номинальное
давление		 Вес,
прим. m		 Арт.-№
CO-1 MVIS 202/ER 3~230/400 В, 50 Гц 2 4 м3/ч PN 6 бар 41 кг 2504166
CO-1 MVIS 202/ER 3~230/400 В, 50 Гц 2 4 м3/ч PN 10 бар 41 кг 2504659
CO-1 MVIS 203/ER 3~230/400 В, 50 Гц 3 4 м3/ч PN 6 бар 42 кг 2504167
CO-1 MVIS 203/ER 3~230/400 В, 50 Гц 3 4 м3/ч PN 10 бар 42 кг 2504660
CO-1 MVIS 204/ER 3~230/400 В, 50 Гц 4 4 м3/ч PN 6 бар 43 кг 2504168
CO-1 MVIS 204/ER 3~230/400 В, 50 Гц 4 4 м3/ч PN 10 бар 43 кг 2504661
CO-1 MVIS 205/ER 3~230/400 В, 50 Гц 5 4 м3/ч PN 6 бар 47 кг 2504169
CO-1 MVIS 205/ER 3~230/400 В, 50 Гц 5 4 м3/ч PN 10 бар 47 кг 2504662
CO-1 MVIS 206/ER 3~230/400 В, 50 Гц 6 4 м3/ч PN 10 бар 48 кг 2504170
CO-1 MVIS 206/ER 3~230/400 В, 50 Гц 6 4 м3/ч PN 16 бар 48 кг 2504324
CO-1 MVIS 207/ER 3~230/400 В, 50 Гц 7 4 м3/ч PN 10 бар 49 кг 2504171
CO-1 MVIS 207/ER 3~230/400 В, 50 Гц 7 4 м3/ч PN 16 бар 49 кг 2504325
CO-1 MVIS 208/ER 3~230/400 В, 50 Гц 8 4 м3/ч PN 10 бар 50 кг 2504172
CO-1 MVIS 208/ER 3~230/400 В, 50 Гц 8 4 м3/ч PN 16 бар 50 кг 2504326
CO-1 MVIS 209/ER 3~230/400 В, 50 Гц 9 4 м3/ч PN 16 бар 54 кг 2504327
CO-1 MVIS 210/ER 3~230/400 В, 50 Гц 10 4 м3/ч PN 16 бар 55 кг 2504173
CO-1 MVIS 402/ER 3~230/400 В, 50 Гц 2 8 м3/ч PN 6 бар 42 кг 2504174
CO-1 MVIS 402/ER 3~230/400 В, 50 Гц 2 8 м3/ч PN 10 бар 42 кг 2504328
CO-1 MVIS 403/ER 3~230/400 В, 50 Гц 3 8 м3/ч PN 6 бар 47 кг 2504175
CO-1 MVIS 403/ER 3~230/400 В, 50 Гц 3 8 м3/ч PN 10 бар 47 кг 2504329
CO-1 MVIS 404/ER 3~230/400 В, 50 Гц 4 8 м3/ч PN 6 бар 48 кг 2503836
CO-1 MVIS 404/ER 3~230/400 В, 50 Гц 4 8 м3/ч PN 10 бар 48 кг 2504330
CO-1 MVIS 405/ER 3~230/400 В, 50 Гц 5 8 м3/ч PN 6 бар 49 кг 2503995
CO-1 MVIS 405/ER 3~230/400 В, 50 Гц 5 8 м3/ч PN 10 бар 49 кг 2504331
CO-1 MVIS 406/ER 3~230/400 В, 50 Гц 6 8 м3/ч PN 10 бар 50 кг 2504176
CO-1 MVIS 406/ER 3~230/400 В, 50 Гц 6 8 м3/ч PN 16 бар 50 кг 2504332
CO-1 MVIS 407/ER 3~230/400 В, 50 Гц 7 8 м3/ч PN 10 бар 51 кг 2504177
CO-1 MVIS 407/ER 3~230/400 В, 50 Гц 7 8 м3/ч PN 16 бар 51 кг 2504333
CO-1 MVIS 408/ER 3~230/400 В, 50 Гц 8 8 м3/ч PN 10 бар 55 кг 2504178
CO-1 MVIS 408/ER 3~230/400 В, 50 Гц 8 8 м3/ч PN 16 бар 55 кг 2504334
CO-1 MVIS 409/ER 3~230/400 В, 50 Гц 9 8 м3/ч PN 16 бар 56 кг 2504335
CO-1 MVIS 410/ER 3~230/400 В, 50 Гц 10 8 м3/ч PN 16 бар 57 кг 2504179
CO-1 MVIS 802/ER 3~230/400 В, 50 Гц 2 14 м3/ч PN 6 бар 50 кг 2504180
CO-1 MVIS 802/ER 3~230/400 В, 50 Гц 2 14 м3/ч PN 10 бар 50 кг 2504336
CO-1 MVIS 803/ER 3~230/400 В, 50 Гц 3 14 м3/ч PN 6 бар 51 кг 2504181
CO-1 MVIS 803/ER 3~230/400 В, 50 Гц 3 14 м3/ч PN 10 бар 51 кг 2504337
CO-1 MVIS 804/ER 3~230/400 В, 50 Гц 4 14 м3/ч PN 6 бар 59 кг 2504182
CO-1 MVIS 804/ER 3~230/400 В, 50 Гц 4 14 м3/ч PN 10 бар 59 кг 2504338
CO-1 MVIS 805/ER 3~230/400 В, 50 Гц 5 14 м3/ч PN 6 бар 60 кг 2504183
CO-1 MVIS 805/ER 3~230/400 В, 50 Гц 5 14 м3/ч PN 10 бар 60 кг 2504339
CO-1 MVIS 806/ER 3~230/400 В, 50 Гц 6 14 м3/ч PN 10 бар 62 кг 2504184
CO-1 MVIS 806/ER 3~230/400 В, 50 Гц 6 14 м3/ч PN 16 бар 62 кг 2504340
