Установка водоснабжения с нормальновсасывающим высоконапорным центробежным насосом в исполнении с мокрым ротором
Применение
Полностью автоматическое водоснабжение при подаче воды из сети центрального водоснабжения или накопительного резервуара
Перекачивание питьевой и теплой питьевой воды, охлаждающей воды, воды для пожаротушения (за исключением установок пожаротушения согласно DIN14462 и с разрешением местных органов противопожарной защиты) и других технических нужд, которая ни химически, ни механически не разрушает используемые материалы и не содержит абразивных и длинноволокнистых включений

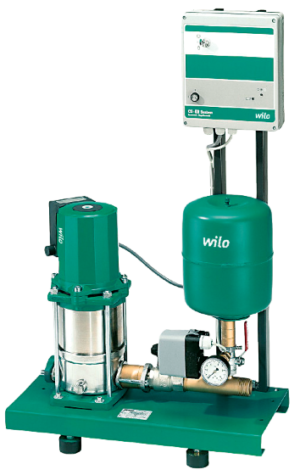

Установка водоснабжения Wilo-Economy CO-1 MVIS…/ER
Особенности/преимущества продукции
Почти бесшумно работающая система благодаря применению высоконапорных центробежных насосов из нержавеющей стали с мокрым ротором
Уровень шума макс. на 20 дБ[A] ниже, чем у обычных систем при одинаковой гидравлической мощности
Надежность в эксплуатации благодаря применению насосов серии MVIS в сочетании с прибором управления ER‐1
Технические характеристики
Подключение к 3-фазной сети 230/400 В ± 10 %, 50 Гц (другие исполнения по запросу)
Макс. температура перекачиваемой жидкости: 50 °C
Температура окружающей среды макс. 40 °C
Рабочее давление 6 бар
Входное давление 6 бар
Ступени давления переключения 6/10/16 бар
Номинальный диаметр для подсоединения со стороны подачи Rp 1¼ — Rp 1½
Номинальные диаметры для подсоединения со стороны конечного давления R 1¼
Частота вращения 2800 об/мин
Класс защиты IP54 (прибор управления ER)
Обозначение
Пример:
Wilo-CO-1 MVIS 204/ER
CO
Компактная установка повышения давления
1
С одним насосом
MVIS
Серия насосов
2
Номинальный объемный расход одинарного насоса [м3/ч]
04
Число секций одинарного насоса
ER
Прибор управления; ER = регулятор Economy
Оснащение/функции
1 насос серии MVIS
Макс. число секций: 10
Трехфазный электродвигатель с мокрым ротором
Детали, находящиеся в контакте с перекачиваемой жидкостью, устойчивы к коррозии
Фундаментная рама из нержавеющей стали 1.4301, оцинкованная, с регулируемыми по высоте вибропоглощающими опорами для изоляции корпусного шума
Запорная арматура с напорной стороны
Обратный клапан с напорной стороны
Мембранный напорный бак 8 л, PN16, с напорной стороны
Описание/конструкция
Готовая к подключению установка водоснабжения, монтируемая на фундаментной раме из нержавеющей стали (включая виброгасители), с полной разводкой трубопроводов из нержавеющей стали, включая всю необходимую арматуру и запорные устройства (за исключением запорного устройства со стороны подвода), блок компенсации давления, высоконапорный центробежный насос из нержавеющей стали в исполнении с мокрым ротором (серия MVIS), полностью смонтированный и готовый к подключению прибор управления ER‐1, а также электронную систему отключения при недостатке воды.
Мембранный напорный бак: 8 л/PN16 расположен со стороны конечного давления, снабжен мембраной из бутилового каучука, отвечающей требованиям закона о безопасности пищевых продуктов. В целях осмотра и проверки оснащен запорным шаровым краном, системой опорожнения и проточной арматурой согласно DIN 4807
Прибор управления: в серийном исполнении установка оснащается Economy‐регулятором ER-1
Материалы
Основание из нержавеющей стали 1.4301
Рабочие колеса нержавеющая сталь 1.4301
Секции из нержавеющей стали 1.4301
Напорный кожух из нержавеющей стали 1.4301
Вал нержавеющая сталь 1.4122
Подшипники/скользящее торцовое уплотнение из графита, пропитанного синтетической смолой
Система трубопроводов из нержавеющей стали 1.4571
Комплект поставки
Монтируемая на заводе-изготовителе, проверенная на безотказность работы и герметичность, готовая к подключению установка повышения давления
