Wilo-Economy CO-1 MVI…/ER
Wilo-Economy CO-1, CO/T-1 /CE+ …/ER, Wilo-Comfort-Vario COR-1 -GE …/VR Wilo-MultiVert-MVI 2.. / 4.. / 8.. / 16..-6 Тип Установка водоснабжения с нормальновсасывающим высоконапорным центробежным насосом Применение
|

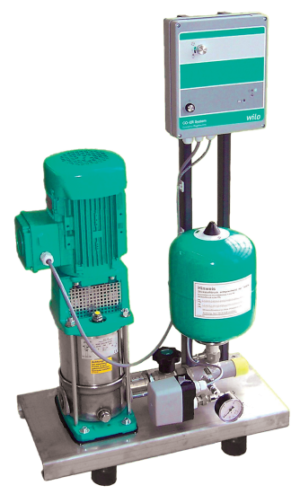

Установка водоснабжения Wilo-Economy CO-1 MVI…/ER
Особенности/преимущества продукции
- Прочная система благодаря применению высоконапорных центробежных насосов из нержавеющей стали серии MVI
- Широкий спектр гидравлических характеристик за счет использования всех насосов серии MVI
- Простая настройка и надежность в эксплуатации благодаря использованию прибора управления ER-1
Технические характеристики
- Подключение к 3-фазной сети 230/400 В ± 10 %, 50 Гц (другие исполнения по запросу)
- Макс. температура перекачиваемой жидкости 50 °C (опционально 70 °C)
- Температура окружающей среды макс. 40 °C
- Рабочее давление 16 бар
- Входное давление 6 бар
- Ступени давления переключения 6/10/16 бар
- Номинальные диаметры для подсоединения со стороны подвода Rp 1¼» — DN 100
- Номинальные диаметры для подсоединения со стороны конечного давления R 1¼» — DN 100
- Частота вращения 2800 об/мин
- Класс защиты IP54 (прибор управления ER)
- Предохранители AC 3 со стороны сети в соответствии с мощностью электродвигателя и предписаниями предприятия энергоснабжения
- Допустимые перекачиваемые жидкости (другие жидкости по запросу)
Обозначение
| Пример: | Wilo-CO-1 MVI 204/ER |
| CO | Компактная установка повышения давления |
| 1 | С одним насосом |
| MVI | Серия насосов |
| 2 | Номинальный объемный расход одинарного насоса [м3/ч] |
| 04 | Число секций одинарного насоса |
| ER | Прибор управления; ER = регулятор Economy |
Оснащение/функции
- 1 насос серии MVI
- Макс. число секций: 11
- Детали, находящиеся в контакте с перекачиваемой жидкостью, устойчивы к коррозии
- Фундаментная рама из нержавеющей стали, оцинкованная (CO-1 MVI 52/95..: сталь, лакированная)
- регулируемые по высоте вибропоглощающие опоры для изоляции корпусного шума
- Запорная арматура с напорной стороны
- Обратный клапан с напорной стороны
- Мембранный напорный бак 8 л, PN16, с напорной стороны
Описание/конструкция
- Готовая к подключению установка водоснабжения, монтируемая на фундаментной раме из нержавеющей стали или покрытой лаком стали (MVI 52..), включая виброгасители; с полной разводкой трубопроводов из нержавеющей стали, включая всю необходимую арматуру и запорные устройства (за исключением запорного устройства со стороны подвода), блок компенсации давления, высоконапорный центробежный насос из нержавеющей стали (MVI) и полностью смонтированный и готовый к подключению прибор управления ER-1. В прибор управления встроена электронная система отключения, срабатывающая при недостатке воды.
- Мембранный напорный бак: 8 л/PN16 расположен со стороны конечного давления, снабжен мембраной из бутилового каучука, отвечающей требованиям закона о безопасности пищевых продуктов. В целях осмотра и проверки оснащен запорным шаровым краном, системой опорожнения и проточной арматурой согласно DIN 4807
- Прибор управления: в серийном исполнении установка оснащается Economy‐регулятором ER-1
Материалы
MVI 1.. до 16..-6
- Рабочие колеса и секции из нержавеющей стали 1.4301/1.4404 (MVI 16..‐6 только из 1.4301)
- Корпус насоса из нержавеющей стали 1.4301/1.4404
- Вал из нержавеющей стали 1.4301/1.4404
- Уплотнение EPDM (EP 851)/FKM (Viton)
- Крышка корпуса из нержавеющей стали 1.4301/1.4404
- Нижняя часть корпуса из нержавеющей стали 1.4301/1.4404
- Скользящее торцовое уплотнение из графита/карбида вольфрама, SiC/графита
- Напорный кожух из нержавеющей стали 1.4301/1.4404
- Подшипники из карбида вольфрама
- Основание насоса EN‐GJL‐250
- Система трубопроводов из нержавеющей стали 1.4571
MVI 16.. – 95..
- Рабочие колеса из нержавеющей стали 1.4301/1.4404
- Секции из нержавеющей стали 1.4301/1.4404
- Корпус насоса EN-GJL-250/1.4404
- Вал из нержавеющей стали 1.4057/1.4404
- Уплотнение EPDM (EP 851)/FKM (Viton)
- Крышка корпуса из нержавеющей стали 1.4301/1.4404
- Нижняя часть корпуса из нержавеющей стали 1.4301/1.4404
- Скользящее торцовое уплотнение из графита/карбида вольфрама, SiC/графита
- Напорный кожух из нержавеющей стали 1.4301/1.4404
- Подшипники из карбида вольфрама
- Система трубопроводов из нержавеющей стали 1.4571
Комплект поставки
- Монтируемая на заводе-изготовителе, проверенная на безотказность работы и герметичность, готовая к подключению установка повышения давления
- Упаковка
- Инструкция по монтажу и эксплуатации
| Тип | Подключение к сети |
Число секций |
Мощность без резервного наcоса |
Номинальное давление |
Вес, прим. m |
№ арт. |
|---|---|---|---|---|---|---|
| CO-1 MVI 7001/1/ER | 3~230/400 В, 50 Гц | 1 | 100 м3/ч | PN 16 бар | 224 кг | — |
| CO-1 MVI 7001/ER | 3~230/400 В, 50 Гц | 1 | 100 м3/ч | PN 16 бар | 246 кг | — |
| CO-1 MVI 7002/2/ER | 3~230/400 В, 50 Гц | 2 | 100 м3/ч | PN 16 бар | 270 кг | — |
| CO-1 MVI 7002/ER | 3~230/400 В, 50 Гц | 2 | 100 м3/ч | PN 16 бар | 280 кг | — |
| CO-1 MVI 7003/2/ER | 3~230/400 В, 50 Гц | 3 | 100 м3/ч | PN 16 бар | 313 кг | — |
| CO-1 MVI 7003/ER | 3~230/400 В, 50 Гц | 3 | 100 м3/ч | PN 16 бар | 328 кг | — |
| CO-1 MVI 7004/2/ER | 3~230/400 В, 50 Гц | 4 | 100 м3/ч | PN 16 бар | 332 кг | — |
| CO-1 MVI 7004/ER | 3~230/400 В, 50 Гц | 4 | 100 м3/ч | PN 16 бар | 355 кг | — |
| CO-1 MVI 7005/2/ER | 3~230/400 В, 50 Гц | 5 | 100 м3/ч | PN 16 бар | 412 кг | — |
| CO-1 MVI 7005/ER | 3~230/400 В, 50 Гц | 5 | 100 м3/ч | PN 16 бар | 412 кг | — |
| CO-1 MVI 7006/2/ER | 3~230/400 В, 50 Гц | 6 | 100 м3/ч | PN 16 бар | 422 кг | — |
| CO-1 MVI 7006/ER | 3~230/400 В, 50 Гц | 6 | 100 м3/ч | PN 16 бар | 448 кг | — |
| CO-1 MVI 9501/1/ER | 3~230/400 В, 50 Гц | 1 | 135 м3/ч | PN 16 бар | 252 кг | — |
| CO-1 MVI 9501/ER | 3~230/400 В, 50 Гц | 1 | 135 м3/ч | PN 16 бар | 262 кг | — |
| CO-1 MVI 9502/2/ER | 3~230/400 В, 50 Гц | 2 | 135 м3/ч | PN 16 бар | 308 кг | — |
| CO-1 MVI 9502/ER | 3~230/400 В, 50 Гц | 2 | 135 м3/ч | PN 16 бар | 323 кг | — |
| CO-1 MVI 9503/1/ER | 3~230/400 В, 50 Гц | 3 | 135 м3/ч | PN 16 бар | 406 кг | — |
| CO-1 MVI 9503/2/ER | 3~230/400 В, 50 Гц | 3 | 135 м3/ч | PN 16 бар | 350 кг | — |
| CO-1 MVI 9503/ER | 3~230/400 В, 50 Гц | 3 | 135 м3/ч | PN 16 бар | 406 кг | — |
| CO-1 MVI 9504/1/ER | 3~230/400 В, 50 Гц | 4 | 135 м3/ч | PN 16 бар | 433 кг | — |
| CO-1 MVI 9504/2/ER | 3~230/400 В, 50 Гц | 4 | 135 м3/ч | PN 16 бар | 411 кг | — |
| CO-1 MVI 9504/ER | 3~230/400 В, 50 Гц | 4 | 135 м3/ч | PN 16 бар | 433 кг | — |
