Установка водоснабжения с нормальновсасывающим высоконапорным центробежным насосом
Применение
Полностью автоматическое водоснабжение при подаче воды из сети центрального водоснабжения или накопительного резервуара
Перекачивание питьевой и технической воды, охлаждающей воды, воды для пожаротушения (за исключением установок пожаротушения согласно DIN14462 и с разрешением местных органов противопожарной защиты) и других технических нужд, которая ни химически, ни механически не разрушает используемые материалы и не содержит абразивных и длинноволокнистых включений

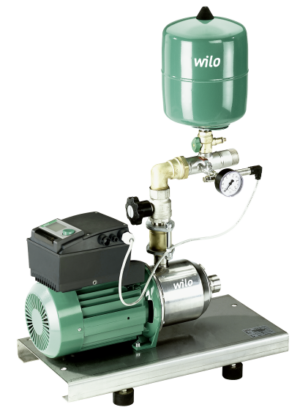

Установка водоснабжения Wilo-Economy CO-1 MVI…/ER
Особенности/преимущества продукции
Прочная система благодаря применению высоконапорных центробежных насосов из нержавеющей стали серии MVI
Широкий спектр гидравлических характеристик за счет использования всех насосов серии MVI
Простая настройка и надежность в эксплуатации благодаря использованию прибора управления ER-1
Технические характеристики
Подключение к 3-фазной сети 230/400 В ± 10 %, 50 Гц (другие исполнения по запросу)
Макс. температура перекачиваемой жидкости 50 °C (опционально 70 °C)
Температура окружающей среды макс. 40 °C
Рабочее давление 16 бар
Входное давление 6 бар
Ступени давления переключения 6/10/16 бар
Номинальные диаметры для подсоединения со стороны подвода Rp 1¼» — DN 100
Номинальные диаметры для подсоединения со стороны конечного давления R 1¼» — DN 100
Частота вращения 2800 об/мин
Класс защиты IP54 (прибор управления ER)
Предохранители AC 3 со стороны сети в соответствии с мощностью электродвигателя и предписаниями предприятия энергоснабжения
Допустимые перекачиваемые жидкости (другие жидкости по запросу)
Обозначение
Пример:
Wilo-CO-1 MVI 204/ER
CO
Компактная установка повышения давления
1
С одним насосом
MVI
Серия насосов
2
Номинальный объемный расход одинарного насоса [м3/ч]
04
Число секций одинарного насоса
ER
Прибор управления; ER = регулятор Economy
Оснащение/функции
1 насос серии MVI
Макс. число секций: 11
Детали, находящиеся в контакте с перекачиваемой жидкостью, устойчивы к коррозии
регулируемые по высоте вибропоглощающие опоры для изоляции корпусного шума
Запорная арматура с напорной стороны
Обратный клапан с напорной стороны
Мембранный напорный бак 8 л, PN16, с напорной стороны
Описание/конструкция
Готовая к подключению установка водоснабжения, монтируемая на фундаментной раме из нержавеющей стали или покрытой лаком стали (MVI 52..), включая виброгасители; с полной разводкой трубопроводов из нержавеющей стали, включая всю необходимую арматуру и запорные устройства (за исключением запорного устройства со стороны подвода), блок компенсации давления, высоконапорный центробежный насос из нержавеющей стали (MVI) и полностью смонтированный и готовый к подключению прибор управления ER-1. В прибор управления встроена электронная система отключения, срабатывающая при недостатке воды.
Мембранный напорный бак: 8 л/PN16 расположен со стороны конечного давления, снабжен мембраной из бутилового каучука, отвечающей требованиям закона о безопасности пищевых продуктов. В целях осмотра и проверки оснащен запорным шаровым краном, системой опорожнения и проточной арматурой согласно DIN 4807
Прибор управления: в серийном исполнении установка оснащается Economy‐регулятором ER-1
Материалы
MVI 1.. до 16..-6
Рабочие колеса и секции из нержавеющей стали 1.4301/1.4404 (MVI 16..‐6 только из 1.4301)
Корпус насоса из нержавеющей стали 1.4301/1.4404
Вал из нержавеющей стали 1.4301/1.4404
Уплотнение EPDM (EP 851)/FKM (Viton)
Крышка корпуса из нержавеющей стали 1.4301/1.4404
Нижняя часть корпуса из нержавеющей стали 1.4301/1.4404
Скользящее торцовое уплотнение из графита/карбида вольфрама, SiC/графита
Напорный кожух из нержавеющей стали 1.4301/1.4404
Подшипники из карбида вольфрама
Основание насоса EN‐GJL‐250
Система трубопроводов из нержавеющей стали 1.4571
MVI 16.. – 95..
Рабочие колеса из нержавеющей стали 1.4301/1.4404
Секции из нержавеющей стали 1.4301/1.4404
Корпус насоса EN-GJL-250/1.4404
Вал из нержавеющей стали 1.4057/1.4404
Уплотнение EPDM (EP 851)/FKM (Viton)
Крышка корпуса из нержавеющей стали 1.4301/1.4404
Нижняя часть корпуса из нержавеющей стали 1.4301/1.4404
Скользящее торцовое уплотнение из графита/карбида вольфрама, SiC/графита
Напорный кожух из нержавеющей стали 1.4301/1.4404
Подшипники из карбида вольфрама
Система трубопроводов из нержавеющей стали 1.4571
Комплект поставки
Монтируемая на заводе-изготовителе, проверенная на безотказность работы и герметичность, готовая к подключению установка повышения давления
