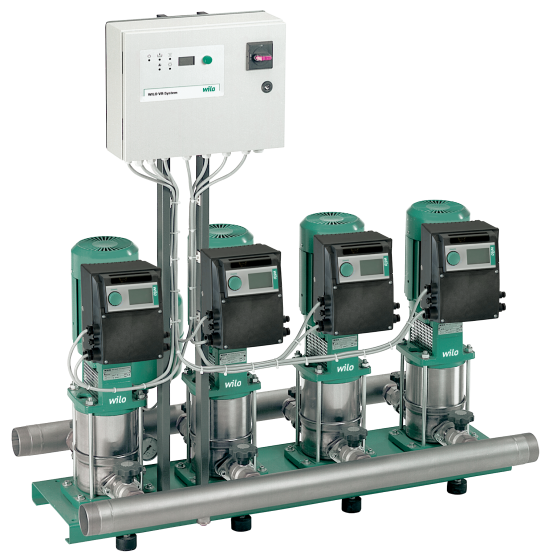

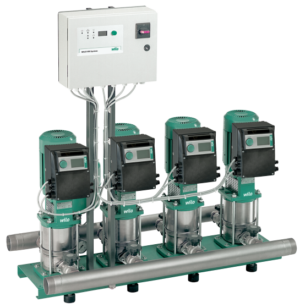

Wilo-Comfort-Vario COR MVIE…/VR Установка повышения давления
Тип
Установка повышения давления с 2–4 параллельно включенными, нормальновсасывающими высоконапорными центробежными насосами из нержавеющей стали с регулируемой частотой вращения электродвигателя и переменным регулятором VR
Применение
полностью автоматическое водоснабжение и повышение давления в жилых, офисных и административных зданиях, гостиницах, больницах, торговых комплексах и различных промышленных объектах;
Перекачивание питьевой и технической воды, охлаждающей воды, воды для пожаротушения (за исключением установок пожаротушения согласно DIN14462 и с разрешением местных органов противопожарной защиты) и других технических нужд, которая ни химически, ни механически не разрушает используемые материалы и не содержит абразивных и длинноволокнистых включений
Особенности/преимущества продукции
Прочная система благодаря применению высоконапорных центробежных насосов из нержавеющей стали серии MVIE со встроенными частотными преобразователями с воздушным охлаждением
Чрезвычайно широкий диапазон регулирования
Встроенная система распознавания сухого хода с автоматическим отключением при отсутствии воды в соответствии с мощностными характеристиками электроники регулирования электродвигателя
Рабочее поле Wilo-Comfort-Vario COR MVIE…/VR
Технические характеристики
Подключение к 3-фазной сети 400 В ± 10 %, 50 Гц; 3~380 В ±10 %, 60 Гц, в зависимости от типа также к 1-фазной сети 230 В, 50/60 Гц (другие исполнения по заказу)
Температура перекачиваемой жидкости макс. 50 °C (по заказу 70 °C)
Температура окружающей среды макс. 40 °C
Рабочее давление 16 бар
Входное давление 10 бар
Номинальный внутренний диаметр для подсоединения со стороны конечного давления R 2″ — DN 250
Номинальный внутренний диаметр для подсоединения со стороны подвода R 2″- DN 250
Диапазон частоты вращения 1200 — 3770 об/мин
Класс защиты IP 54 (прибор управления VR)
Предохранители A, AC 3 со стороны сети в соответствии с мощностью электродвигателя и предписаниями предприятия электроснабжения
Допустимые перекачиваемые среды (другие среды по запросу):
охлаждающая вода;
питьевая и техническая вода;
вода для пожаротушения
Обозначение
Пример:
Wilo-COR-3 MVIE 406/VR
COR
Компактная установка повышения давления со встроенным регулятором частоты вращения
3
Число насосов
MVIE
Серия насосов
4
Номинальный объемный расход одинарного насоса [м3/ч]
06
Число секций одинарного насоса
VR
Блок регулирования; VR = регулятор Vario
Оснащение/функции
2-4 насоса на установку серии MVIE с бесступенчатым регулированием посредством встроенного частотного преобразователя
Детали, находящиеся в контакте с перекачиваемой жидкостью, устойчивы к коррозии
Оцинкованная фундаментная рама с регулируемыми по высоте виброгасителями для звукоизоляции
Запорная арматура на стороне всасывания и с напорной стороны каждого насоса
Обратный клапан с напорной стороны
Мембранный напорный бак 8 л, PN16, с напорной стороны
Датчик давления со стороны отводящего трубопровода
Манометр со стороны подводящего трубопровода, приобретается опционально
Манометр со стороны отводящего трубопровода
Предохранитель, срабатывающий при недостатке воды, приобретается опционально
Описание/конструкция
Фундаментная рама: оцинкованная с регулируемыми по высоте вибропоглощающими опорами, обеспечивающими хорошую изоляцию корпусного шума. Другие исполнения – по запросу.
Разводка трубопроводов: полная разводка трубопроводов из нержавеющей стали, применяемая для подсоединения трубопроводов из любых материалов, используемых в оборудовании для зданий и сооружений; разводка трубопроводов рассчитана в соответствии с общей гидравлической мощностью установки повышения давления.
Насосы: применяется от 2 до 4 параллельно подключенных насосов серий MVIE 4.., 8.. и MVIE 16… Частотные преобразователи с воздушным охлаждением, смонтированные на двигателе насоса, обеспечивают для каждого насоса данных серий бесступенчатый режим регулирования. Все детали этих насосов, контактирующие с перекачиваемой средой, выполнены из нержавеющей стали
Арматура: каждый насос на стороне всасывания и с напорной стороны оснащен шаровой запорной арматурой со знаком технического контроля DVGW либо кольцевыми запорными клапанами и, с напорной стороны, обратным клапаном с допуском DVGW
Мембранный напорный бак: 8 л/PN16 расположен со стороны конечного давления, снабжен мембраной из бутилового каучука, отвечающей требованиям закона о безопасности пищевых продуктов. В целях осмотра и проверки оснащен запорным шаровым краном, системой опорожнения и проточной арматурой согласно DIN 4807
Датчик давления: от 4 до 20 мА, расположен со стороны конечного давления для задействования центрального регулятора Comfort-Vario
Индикация давления: Со стороны конечного давления посредством манометра и дополнительно на алфавитно-цифровом ЖК-дисплее прибора управления Vario VR. Со стороны входного давления индикация давления осуществляется посредством манометра в качестве опции
Регулятор: в серийном исполнении установка оснащается Vario‐регулятором VR.
Материалы
MVIE 2.. до 16..-6
Рабочие колеса и секции из нержавеющей стали 1.4301/1.4404 (MVI 16..‐6 только из 1.4301)
Корпус насоса из нержавеющей стали 1.4301/1.4404
Вал из нержавеющей стали 1.4301 / 1.4404
Уплотнение EPDM (EP 851)/FKM (Viton)
Крышка корпуса из нержавеющей стали 1.4301/1.4404
Нижняя часть корпуса из нержавеющей стали 1.4301/1.4404
Скользящее торцовое уплотнение из графита/карбида вольфрама, SiC/графита
Напорный кожух из нержавеющей стали 1.4301/1.4404
Подшипники из карбида вольфрама
Начиная с MVIE 16..
Рабочие колеса из нержавеющей стали 1.4301/1.4404
Секции из нержавеющей стали 1.4301/1.4404
Корпус насоса EN-GJL-250/1.4404
Вал из нержавеющей стали 1.4057 / 1.4404
Уплотнение EPDM (EP 851)/FKM (Viton)
Крышка корпуса из нержавеющей стали 1.4301/1.4404
Нижняя часть корпуса из нержавеющей стали 1.4301/1.4404
Скользящее торцовое уплотнение из графита/карбида вольфрама, SiC/графита
Напорный кожух из нержавеющей стали 1.4301/1.4404
Подшипники из карбида вольфрама
Комплект поставки
Монтируемая на заводе-изготовителе, проверенная на безотказность работы и герметичность, готовая к подключению установка повышения давления
Упаковка
Инструкция по монтажу и эксплуатации
Купить установку повышения давления Wilo-Comfort-Vario COR MVIE…/VR вы можете в нашей компании, отправив запрос по почте az@sts-k.ru или позвонив по телефону 8495 7815623
Модельный ряд и артикулы установок повышения давления Wilo-Comfort-Vario COR MVIE…/VR:
