Wilo-MVIE / Wilo-HELIX-VE Установки водоснабжения WILO с нормальновсасывающим высоконапорным центробежным насосом и встроенной функцией регулирования частоты вращения
Полностью автоматическое водоснабжение в режиме подвода из городской водопроводной сети или накопительного резервуара
Перекачивание питьевой и хозяйственной воды, охлаждающей воды, воды для пожаротушения и других технических нужд, которая ни химически, ни механические не разрушает используемые материалы и не содержит абразивных и длинноволокнистых включений
Достоинства
Прочная система благодаря применению высоконапорных центробежных насосов из нержавеющей стали серий MVIE и Helix VE со встроенным частотным преобразователем с воздушным охлаждением
Широкий спектр гидравлики благодаря использованию всех насосов серий MVIE и Helix VE.
Чрезвычайно широкий диапазон регулирования частоты частотного преобразователя
встроенная полная защита мотора посредством датчиков PTC
Встроенная система определения сухого хода с автоматическим отключением при недостатке воды через характеристику мощности регулирующей электроники мотора

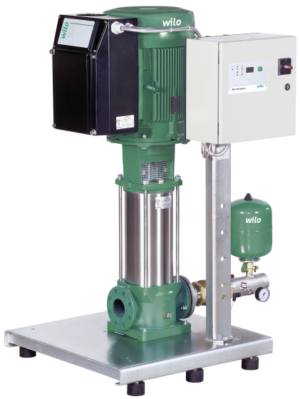

Wilo Comfort-Vario COR-1 MVIE…/VR
Технические характеристики
Подключение к сети 3~400 В, 50/60 Гц или в зависимости от типа также 1~230В, 50/60Гц
Температура перекачиваемой жидкости макс. 60 °C
Рабочее давление 16 бар
Входное давление 10 бар
Номинальный внутренний диаметр для подсоединения со стороны всасывания Rp 1¼ — Rp 2
Номинальный внутренний диаметр для подсоединения с напорной стороны Rp 1¼ — Rp 1½
Вид защиты IP 54
Оснащение
1 насос серии MVIE со стандартным мотором IEC и режимом бесступенчатой регулировки через встроенный частотный преобразователь
Все части, контактирующие с перекачиваемой жидкостью, устойчивы против коррозии
Разводка трубопровода из нержавеющей стали 1.4571
Запорная арматура с напорной стороны
Клапан обратного течения с напорной стороны
Мембранный напорный бак, 8-литровый, PN 16
При мощности мотора от 11 до 22 кВт включая VR-регулятор
Описание/Конструкция
Фундаментная рама: нержавеющая сталь 1.4301 или оцинкованная сталь (MVIE…/VR) с регулируемыми по высоте виброгасителями для оптимальной звукоизоляции
Разводка трубопроводов: полная разводка трубопроводов из нержавеющей стали 1.4571 с напорной стороны, применяемая для подсоединения трубопроводов из любых материалов, используемых в оборудовании для зданий и сооружений; Разводка трубопроводов рассчитана в соответствии с общей гидравлической мощностью установки повышения давления.
Насосы: применяется по одному насосу серий MVIE 2.., 4.., 8.., 16.., 32.. или 52.. (мощность мотора макс. до 7,5 кВт); благодаря адаптированному к мотору насоса частотному преобразователю с воздушным охлаждением для каждого насоса данных серий возможен бесступенчатый режим регулирования в пределах от 26 Гц до макс. 65 Гц; все части насосов, контактирующие с перекачиваемой жидкостью, выполнены из нержавеющей стали 1.4301
Арматура: каждый насос с напорной стороны имеет шаровую запорную арматуру из CuZn с никелевым покрытием и знаком технического контроля DVGW и клапан обратного течения из POM с допуском DVGW в корпусе из CuZn
Мембранный напорный бак: 8 л/PN 16, расположен со стороны конечного давления, с мембраной из бутилового каучука, отвечающей требованиям закона о безопасности пищевых продуктов; в целях осмотра и проверки оснащается запорным шаровым краном из CuZn, Ni с никелевым покрытием, системой опорожнения и арматурой расхода согласно DIN 4807
Материалы
Рабочие колеса из нержавеющей стали 1.4301/1.4404
Секции из нержавеющей стали 1.4301/1.4404
Корпус насоса из нержавеющей стали 1.4301/1.4404 или серого чугуна
Вал из нержавеющей стали 1.4057/1.4404
Уплотнения из EPDM (EP851)/Viton
Скользящее торцевое уплотнение из карбида вольфрама/графита / SiC/графита
Напорный кожух из нержавеющей стали 1.4301/1.4404
Подшипники из карбида вольфрама
опора насоса FGL 250/316
Объем поставки
Монтируемая на заводе-изготовителе, проверенная на безотказность работы и герметичность, готовая к подключению установка повышения давления
