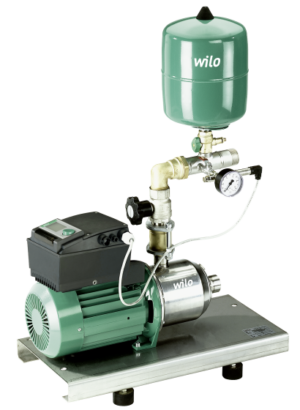

Установка водоснабжения Wilo-Comfort-Vario COR-1 MHIE…-GE

Download Инструкция по монтажу и эксплуатации  »

Wilo-Economy CO-1, CO/T-1../CE+ …/ER, Wilo-Comfort-Vario COR-1…-GE …/VR

MHIE 1phУстановки водоснабжения WILO с нормальновсасывающим высоконапорным центробежным насосом и встроенной функцией регулирования частоты вращения

  • Полностью автоматическое водоснабжение в режиме подвода из городской водопроводной сети или накопительного резервуара
  • Перекачивание питьевой и хозяйственной воды, охлаждающей воды, воды для пожаротушения и других технических нужд, которая ни химически, ни механические не разрушает используемые материалы и не содержит абразивных и длинноволокнистых включений
Достоинства
  • Прочная система благодаря применению высоконапорных центробежных насосов из нержавеющей стали серии MHIE со встроенным частотным преобразователем с воздушным охлаждением
  • Чрезвычайно широкий диапазон регулирования частоты частотного преобразователя
  • встроенная полная защита мотора посредством датчиков PTC
  • Встроенная система определения сухого хода с автоматическим отключением при недостатке воды через характеристику мощности регулирующей электроники мотора

Wilo-Comfort-Vario COR-1 MHIE…-GE

Технические характеристики
  • Подключение к сети 3~400 В, 50/60 Гц или в зависимости от типа также 1~230В, 50/60Гц
  • Температура перекачиваемой жидкости макс. 70 °C
  • Рабочее давление 10 бар
  • Входное давление 6 бар
  • Номинальный внутренний диаметр для подсоединения со стороны всасывания Rp 1 — Rp 2
  • Номинальный внутренний диаметр для подсоединения с напорной стороны Rp 1¼ — Rp 2½
  • Вид защиты IP 54
Оснащение
  • 1 насос серии MHIE с режимом бесступенчатой регулировки через встроенный частотный преобразователь
  • Все части, контактирующие с перекачиваемой жидкостью, устойчивы против коррозии
  • Разводка трубопровода из нержавеющей стали 1.4571
  • Запорная арматура с напорной стороны
  • Клапан обратного течения с напорной стороны
  • Мембранный напорный бак, 8-литровый, PN 16
  • При мощности мотора от 11 до 22 кВт включая VR-регулятор
Описание/Конструкция
  • Фундаментная рама: нержавеющая сталь 1.4301 с регулируемыми по высоте виброгасителями для оптимальной звукоизоляции
  • Разводка трубопроводов: полная разводка трубопроводов из нержавеющей стали 1.4571 с напорной стороны, применяемая для подсоединения трубопроводов из любых материалов, используемых в оборудовании для зданий и сооружений; Разводка трубопроводов рассчитана в соответствии с общей гидравлической мощностью установки повышения давления.
  • Насосы: применяется по одному насосу серий MHIE 2.., 4.., 8.. или 16.. (мощность мотора макс. до 2,2 кВт); благодаря адаптированному к мотору насоса частотному преобразователю с воздушным охлаждением для каждого насоса данных серий возможен бесступенчатый режим регулирования в пределах от 24 до макс. 60 Гц; все части насосов, контактирующие с перекачиваемой жидкостью, выполнены из нержавеющей стали 1.4301
  • Арматура: каждый насос с напорной стороны имеет шаровую запорную арматуру из CuZn с никелевым покрытием и знаком технического контроля DVGW и клапан обратного течения из POM с допуском DVGW в корпусе из CuZn
  • Мембранный напорный бак: 8 л/PN 16, расположен со стороны конечного давления, с мембраной из бутилового каучука, отвечающей требованиям закона о безопасности пищевых продуктов; в целях осмотра и проверки оснащается запорным шаровым краном из CuZn, Ni с никелевым покрытием, системой опорожнения и арматурой расхода согласно DIN 4807
Материалы
  • Рабочие колеса из нержавеющей стали 1.4301/1.4404
  • Секции из нержавеющей стали 1.4301/1.4404
  • Корпус насоса из нержавеющей стали 1.4301/1.4404
  • Вал из нержавеющей стали 1.4404
  • Уплотнения из EPDM (EP851)/Viton
  • Крышка корпуса из нержавеющей стали 1.4301/1.4404
  • Скользящее торцевое уплотнение из карбида вольфрама/графита
  • Напорный кожух из нержавеющей стали 1.4301/1.4404
  • Подшипники из карбида вольфрама
  • Основание насоса из алюминия
Объем поставки
  • Монтируемая на заводе-изготовителе, проверенная на безотказность работы и герметичность, готовая к подключению установка повышения давления
  • Упаковка
  • Инструкция по монтажу и эксплуатации

Wilo-Comfort-Vario COR-1 MHIE…-GE
Тип Подключение
к сети		 Мощность без
резервного наcоса		 Номинальное
давление		 Вес,
прим. m		 Арт.-№
COR-1 MHIE 205 EM-GE 1~230 В, 50/60 Гц 7 м3/ч PN 10 бар 39 кг 2521450
COR-1 MHIE 205-GE 3~400 В, 50/60 Гц 7 м3/ч PN 10 бар 34 кг 2523126
COR-1 MHIE 403 EM-GE 1~230 В, 50/60 Гц 11 м3/ч PN 10 бар 37 кг 2522275
COR-1 MHIE 403-GE 3~400 В, 50/60 Гц 11 м3/ч PN 10 бар 36 кг 2523127
COR-1 MHIE 406-GE 3~400 В, 50/60 Гц 11 м3/ч PN 10 бар 48 кг 2523128
COR-1 MHIE 803-GE 3~400 В, 50/60 Гц 20 м3/ч PN 10 бар 48 кг 2523129
COR-1 MHIE 1602-GE 3~400 В, 50/60 Гц 34 м3/ч PN 10 бар 47 кг 2523130
