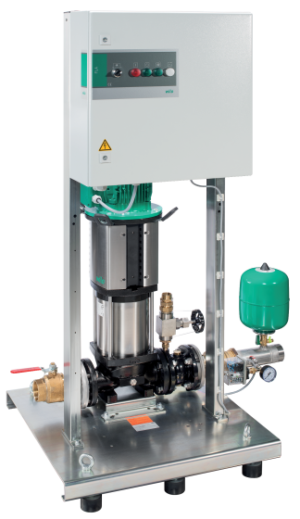

Установка повышения давления Wilo FLA-1
|
Тип Установка повышения давления для устройств пожаротушения с непосредственным подсоединением согласно DIN 14462. С вертикальными высоконапорными центробежными насосами из нержавеющей стали с сухим ротором Применение Автоматизированная система водоснабжения для установок пожаротушения с настенными гидрантами типа «F» в жилых, производственных и общественных зданиях, гостиницах, больницах, торговых центрах, а также в офисных и промышленных зданиях |
Особенности/преимущества продукции
- Надежная установка, в которую входит один высоконапорный центробежный насос из нержавеющей стали Helix FIRST V или MVI, соответствующий требованиям DIN 1988 и DIN 14462
- Абсолютная надежность эксплуатации двухнасосных установок благодаря 100 %-ному резервированию
- Простая настройка и надежность эксплуатации благодаря устройству управления FLA
- Предварительно отрегулированный дроссельный клапан на напорной стороне насоса обеспечивает защиту насоса при незначительном расходе
Технические характеристики
- Подключение к сети 3~ 400 В, 50 Гц
- Температура перекачиваемой жидкости макс. 50 °C
- Рабочее давление 10 или 16 бар
- Входное давление из накопительного резервуара < 1 бар
- Номинальный внутренний диаметр для подсоединения с напорной стороны R 2″ — DN 125
- Номинальный внутренний диаметр для подсоединения на стороне всасывания Rp 2″- DN 125
- Класс защиты устройства управления IP 54
Обозначение
| Пример: | Wilo- FLA – 1 Helix V 2204 PN10 |
| FLA | Установки пожаротушения |
| 1 | Количество насосов |
| Helix V | Серия насосов |
| 22 | Номинальная подача [м3/ч] |
| 04 | Число секций насоса |
| PN10 | Диапазон регулирования давления: до 10 бар (в зависимости от типа насоса) |
Оснащение/функции
- Насос серии Helix FIRST V 16, 22, 36, 52 или MVI 70, оснащенный электродвигателем IE2
- Автоматическое управление насосами с помощью устройства управления FLA
- Детали, контактирующие с перекачиваемой жидкостью, устойчивы к воздействию коррозии
- Опорная рама из оцинкованной стали с регулируемыми по высоте вибропоглощающими опорами, обеспечивающими изоляцию корпусного шума
- Система трубопроводов из нержавеющей стали 1.4301
- Шаровой запорный кран редуктора или кольцевая задвижка на стороне всасывания и напорной стороне насоса
- Обратный клапан с напорной стороны
- Дроссельный клапан из нержавеющей стали 1.4571 на стороне всасывания насоса
- Манометрический выключатель с напорной стороны
- Манометр с напорной стороны
- Мембранный напорный бак 8 л, PN 16, расположенный на напорной стороне
- Принадлежности: Приемный резервуар с естественной вентиляцией в соответствии с DIN 14462, со свободным выпускным отверстием в соответствии с EN 13077, тип AB в соответствии с DIN EN 1717
Описание/конструкция
- Опорная рама: из гальванически оцинкованной стали, с регулируемыми по высоте виброгасителями, обеспечивающими хорошую изоляцию корпусного шума; другие исполнения – по запросу
- Система трубопроводов: комплектная система трубопроводов из нержавеющей стали 1.4301, пригодная для подсоединения трубопроводов из любых обычно применяемых материалов; разводка трубопроводов рассчитана в соответствии с общей гидравлической мощностью установки повышения давления FLA
- Насосы: Насос серии Helix FIRST V 16, 22, 36, 52 и MVI 70; все компоненты насоса, контактирующие с перекачиваемой жидкостью, выполнены из нержавеющей стали / EN-GJL-250 с катафорезным покрытием. Подробнее о насосе см. в разделе каталога «Высоконапорные центробежные насосы»
- Арматура: На обратном клапане насоса имеется дроссельный игольчатый клапан из нержавеющей стали 1.4571 для обратной подачи байпасного потока в накопительный резервуар. Все дроссельные клапаны и запорная арматура уплотнены и предохранены от непредусмотренной регулировки. Насос оборудован автоматическим клапаном для вентиляции на верхней стороне гидравлической части.
- Мембранный напорный резервуар 8 л/PN 16, установлен со стороны конечного давления. В целях осмотра и проверки оснащен специальной проточной арматурой, которая обеспечивает перекрытие и опорожнение мембранного напорного резервуара
- Манометрический выключатель: манометрический выключатель размещен со стороны конечного давления, для активации центрального FLA-регулятора
- Индикация давления: посредством манометра (ø 63 мм) со стороны конечного давления; дополнительная цифровая индикация рабочего давления и установочных параметров FLA-регулятора
- Прибор управления/регулятор: в серийном исполнении установка оснащена специальным FLA-регулятором
Материалы
- Рабочие колеса, диффузоры, ступенчатый корпус из нержавеющей стали 1.4307
- Корпус насоса из серого чугуна EN-GJL-250 с катафорезным покрытием
- Вал из нержавеющей стали 1.4057
- 1.4404 защитная втулка вала
- Уплотнительное кольцо из EPDM (уплотнение FKM по запросу)
- Система трубопроводов из нержавеющей стали 1.4301
Комплект поставки
- Монтируемая на заводе-изготовителе, проверенная на безотказность работы и герметичность, готовая к подключению установка повышения давления
- Упаковка
- Инструкция по монтажу и эксплуатации
-
Тип Подключение
к сетиМаксимальное
рабочее
давление pmaxМощность
без резервного наcосаЧисло
секцийВес,
прим. m№ арт. FLA-1 Helix V 1604 PN10 3~400 В, 50 Гц 10 бар 25 м3/ч 4 115 кг 2534419 FLA-1 Helix V 1605 PN10 3~400 В, 50 Гц 10 бар 25 м3/ч 5 129 кг 2534420 FLA-1 Helix V 1606 PN10 3~400 В, 50 Гц 10 бар 25 м3/ч 6 131 кг 2534421 FLA-1 Helix V 1607 PN10 3~400 В, 50 Гц 10 бар 25 м3/ч 7 171 кг 2534422 FLA-1 Helix V 1608 PN16 3~400 В, 50 Гц 16 бар 25 м3/ч 8 173 кг 2534423 FLA-1 Helix V 1609 PN16 3~400 В, 50 Гц 16 бар 25 м3/ч 9 187 кг 2534424 FLA-1 Helix V 1610 PN16 3~400 В, 50 Гц 16 бар 25 м3/ч 10 190 кг 2534425 FLA-1 Helix V 1611 PN16 3~400 В, 50 Гц 16 бар 25 м3/ч 11 191 кг 2534426 FLA-1 Helix V 1612 PN16 3~400 В, 50 Гц 16 бар 25 м3/ч 12 204 кг 2534427 FLA-1 Helix V 2204 PN10 3~400 В, 50 Гц 10 бар 34 м3/ч 4 200 кг 2534428 FLA-1 Helix V 2205 PN10 3~400 В, 50 Гц 10 бар 34 м3/ч 5 210 кг 2534429 FLA-1 Helix V 2206 PN16 3~400 В, 50 Гц 16 бар 34 м3/ч 6 215 кг 2534430 FLA-1 Helix V 2207 PN16 3~400 В, 50 Гц 16 бар 34 м3/ч 7 214 кг 2534431 FLA-1 Helix V 2208 PN16 3~400 В, 50 Гц 16 бар 34 м3/ч 8 254 кг 2534432 FLA-1 Helix V 3602 PN10 3~400 В, 50 Гц 10 бар 55 м3/ч 2 198 кг 2534369 FLA-1 Helix V 3602/1 PN10 3~400 В, 50 Гц 10 бар 55 м3/ч 2 198 кг 2534368 FLA-1 Helix V 3603 PN10 3~400 В, 50 Гц 10 бар 55 м3/ч 3 214 кг 2534372 FLA-1 Helix V 3603/1 PN10 3~400 В, 50 Гц 10 бар 55 м3/ч 3 208 кг 2534371 FLA-1 Helix V 3603/2 PN10 3~400 В, 50 Гц 10 бар 55 м3/ч 3 208 кг 2534370 FLA-1 Helix V 3604 PN16 3~400 В, 50 Гц 16 бар 55 м3/ч 4 250 кг 2534374 FLA-1 Helix V 3604/2 PN10 3~400 В, 50 Гц 10 бар 55 м3/ч 4 250 кг 2534373 FLA-1 Helix V 3605 PN16 3~400 В, 50 Гц 16 бар 55 м3/ч 5 266 кг 2534376 FLA-1 Helix V 3605/2 PN16 3~400 В, 50 Гц 16 бар 55 м3/ч 5 266 кг 2534375 FLA-1 Helix V 3606 PN16 3~400 В, 50 Гц 16 бар 55 м3/ч 6 281 кг 2534378 FLA-1 Helix V 3606/2 PN16 3~400 В, 50 Гц 16 бар 55 м3/ч 6 270 кг 2534377 FLA-1 Helix V 5202 PN10 3~400 В, 50 Гц 10 бар 80 м3/ч 2 219 кг 2534392 FLA-1 Helix V 5203 PN10 3~400 В, 50 Гц 10 бар 80 м3/ч 3 258 кг 2534394 FLA-1 Helix V 5203/2 PN10 3~400 В, 50 Гц 10 бар 80 м3/ч 3 258 кг 2534393 FLA-1 Helix V 5204 PN16 3~400 В, 50 Гц 16 бар 80 м3/ч 4 276 кг 2534396 FLA-1 Helix V 5204/2 PN10 3~400 В, 50 Гц 10 бар 80 м3/ч 4 276 кг 2534395 FLA-1 Helix V 5205 PN16 3~400 В, 50 Гц 16 бар 80 м3/ч 5 318 кг 2534398 FLA-1 Helix V 5205/2 PN16 3~400 В, 50 Гц 16 бар 80 м3/ч 5 318 кг 2534397 FLA-1 Helix V 5206/2 PN16 3~400 В, 50 Гц 16 бар 80 м3/ч 6 346 кг 2534399 FLA-1 MVI 7002 PN10 3~400 В, 50 Гц 10 бар 100 м3/ч 2 308 кг 2536578 FLA-1 MVI 7002/1 PN10 3~400 В, 50 Гц 10 бар 100 м3/ч 2 307 кг 2536577 FLA-1 MVI 7003 PN10 3~400 В, 50 Гц 10 бар 100 м3/ч 3 361 кг 2536581 FLA-1 MVI 7003/1 PN10 3~400 В, 50 Гц 10 бар 100 м3/ч 3 344 кг 2536580 FLA-1 MVI 7003/2 PN10 3~400 В, 50 Гц 10 бар 100 м3/ч 3 344 кг 2536579 FLA-1 MVI 7004 PN16 3~400 В, 50 Гц 16 бар 100 м3/ч 4 391 кг 2536584 FLA-1 MVI 7004/1 PN16 3~400 В, 50 Гц 16 бар 100 м3/ч 4 391 кг 2536583 FLA-1 MVI 7004/2 PN10 3~400 В, 50 Гц 10 бар 100 м3/ч 4 365 кг 2536582 FLA-1 MVI 7005 PN16 3~400 В, 50 Гц 16 бар 100 м3/ч 5 474 кг 2536587 FLA-1 MVI 7005/1 PN16 3~400 В, 50 Гц 16 бар 100 м3/ч 5 474 кг 2536586 FLA-1 MVI 7005/2 PN16 3~400 В, 50 Гц 16 бар 100 м3/ч 5 474 кг 2536585 FLA-1 MVI 7006/1 PN16 3~400 В, 50 Гц 16 бар 100 м3/ч 6 515 кг 2536589 FLA-1 MVI 7006/2 PN16 3~400 В, 50 Гц 16 бар 100 м3/ч 6 485 кг 2536588
