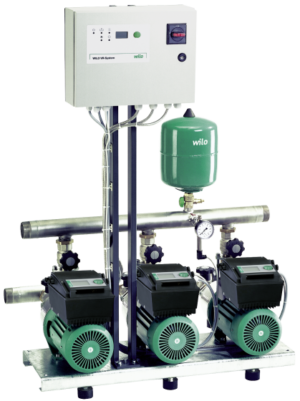

MHIE 1phУстановка повышения давления с 2–4 параллельно включаемыми, нормальновсасывающими высоконапорными центробежными насосами из нержавеющей стали с частотнорегулируемыми моторами
Полностью автоматическое водоснабжение и повышение давления в жилых, офисных и административных зданиях, гостиницах, больницах, торговых комплексах и различных промышленных объектах
Перекачивание питьевой и хозяйственной воды, охлаждающей воды, воды для пожаротушения и т. д., которая ни химически, ни механические не разрушает используемые материалы и не содержит абразивных и длинноволокнистых включений
Достоинства
Компактная система с оптимальным соотношением цены и качества благодаря применению высоконапорных центробежных насосов из нержавеющей стали серии MHIE со встроенными частотными преобразователями с воздушным охлаждением
Чрезвычайно широкий диапазон регулирования
Встроенная полная защита электродвигателя с термодатчиком (PTC)
Встроенная система распознавания сухого хода с автоматическим отключением при отсутствии воды посредством регулирующей электроники электродвигателя
Wilo Comfort-Vario COR MHIE…/VR, рабочее поле:
Технические характеристики
Подключение к 3-фазной сети 400 В ± 10 %, 50 Гц; 3~380/440 В ±10 %, 60 Гц, в зависимости от типа также к 1-фазной сети 230 В, 50/60 Гц (другие исполнения по заказу)
Температура перекачиваемой жидкости макс. 50 °C (по заказу 70 °C)
Макс. температура окружающей среды 40 °C
Рабочее давление 16 бар
Входное давление 10 бар
Номинальный внутренний диаметр для подсоединения со стороны конечного давления R 2″ — DN 250
Номинальный внутренний диаметр для подсоединения со стороны подвода R 2″- DN 250
Диапазон частоты вращения 1200 — 3770 об/мин
Класс защиты IP 54
Оснащение/функции
2‐-4 насоса на установку
Бесступенчатый режим регулирования за счет насосов со встроенным частотным преобразователем
Детали, находящиеся в контакте с перекачиваемой жидкостью, устойчивы к коррозии
Оцинкованная фундаментная рама с регулируемыми по высоте виброгасителями для звукоизоляции
Запорная арматура на стороне всасывания и с напорной стороны каждого насоса
Обратный клапан с напорной стороны
Мембранный напорный бак 8 л, PN16, с напорной стороны
Датчик давления со стороны отводящего трубопровода
Манометр со стороны подводящего трубопровода, приобретается опционально
Манометр со стороны отводящего трубопровода
Предохранитель, срабатывающий при недостатке воды, приобретается опционально
Описание/конструкция
Фундаментная рама: оцинкованная с регулируемыми по высоте вибропоглощающими опорами, обеспечивающими хорошую изоляцию корпусного шума. Другие исполнения – по запросу.
Разводка трубопроводов: полная разводка трубопроводов из нержавеющей стали, применяемая для подсоединения трубопроводов из любых материалов, используемых в оборудовании для зданий и сооружений; разводка трубопроводов рассчитана в соответствии с общей гидравлической мощностью установки повышения давления.
Насосы: применяется от 2 до 4 параллельно подключенных насосов серий MHIE 2.., 4.., 8.. и 16… Частотные преобразователи, смонтированные на моторе насоса, обеспечивают для каждого насоса данных серий бесступенчатый режим регулирования. Все детали этих насосов, контактирующие с перекачиваемой средой, выполнены из нержавеющей стали.
Арматура: каждый насос на стороне всасывания и с напорной стороны оснащен шаровой запорной арматурой со знаком технического контроля DVGW или кольцевыми запорными клапанами и, с напорной стороны, обратным клапаном с допуском DVGW.
Мембранный напорный бак: 8 л/PN 16, расположен со стороны конечного давления, с мембраной из бутилового каучука, отвечающей требованиям закона о безопасности пищевых продуктов. В целях осмотра и проверки оснащен запорным шаровым краном, системой опорожнения и проточной арматурой согласно DIN 4807
Датчик давления: от 4 до 20 мА, расположен со стороны конечного давления для задействования центрального регулятора Comfort-Vario
Индикация давления: со стороны входного и конечного давления с помощью манометра ø 63 мм; дополнительная цифровая индикация конечного давления на буквенно-цифровом ЖК-дисплее регулятора Comfort-Vario
Регулятор: в серийном исполнении установка оснащается Vario‐регулятором VR.
Материалы
Рабочие колеса из нержавеющей стали 1.4301/1.4404
Секции из нержавеющей стали 1.4301/1.4404
Корпус насоса из нержавеющей стали 1.4301/1.4404
Вал нержавеющая сталь 1.4404
Уплотнения EPDM (EP851)/FKM (Viton)
Крышка корпуса из нержавеющей стали 1.4301/1.4404
Нижняя часть корпуса из нержавеющей стали 1.4404
Скользящее торцовое уплотнение из карбида вольфрама/графита
Напорный кожух из нержавеющей стали 1.4301/1.4404
Подшипники из карбида вольфрама
Основание насоса из алюминия
Комплект поставки
Монтируемая на заводе-изготовителе, проверенная на безотказность работы и герметичность, готовая к подключению установка повышения давления
Упаковка
Инструкция по монтажу и эксплуатации
Купить установку повышения давления Wilo-Comfort-Vario COR MHIE…/VR вы можете в нашей компании, отправив запрос по почте az@sts-k.ru или позвонив по телефону 8495 7815623
Модельный ряд и артикулы установок повышения давления Wilo-Comfort-Vario COR MHIE…/VR:
