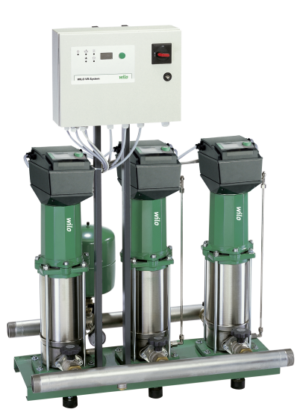

Установка повышения давления с 2–4 параллельно включенными, нормальновсасывающими высоконапорными центробежными насосами из нержавеющей стали с частотнорегулируемыми моторами с мокрым ротором
Полностью автоматическое водоснабжение и повышение давления в жилых, офисных и административных зданиях, гостиницах, больницах, торговых комплексах и различных промышленных объектах
Перекачивание питьевой и хозяйственной воды, охлаждающей воды, воды для пожаротушения и т. д., которая ни химически, ни механические не разрушает используемые материалы и не содержит абразивных и длинноволокнистых включений
Достоинства
Почти бесшумная система за счет 2-4 параллельно включенных высоконапорных центробежных насосов из нержавеющей стали с мокрым ротором, со встроенными частотными преобразователями с водяным охлаждением
Уровень шума макс. на 20 дБ[A] ниже, чем у обычных систем при одинаковой гидравлической мощности
Диапазон регулирования частоты частотных преобразователей от 20 до 50 Гц
Надежность в эксплуатации благодаря насосам MVISE со встроенной системой определения сухого хода и автоматическим отключением
Wilo-Comfort-N-Vario COR MVISE…/VR, Рабочее поле:
Технические характеристики
Подключение к 3-фазной сети 400 В ± 10 %, 50 Гц; 3~380/440 В ±10 %, 60 Гц (другие исполнения по заказу)
Температура перекачиваемой жидкости макс. 50 °C
Температура окружающей среды макс. 40 °C
Рабочее давление 16 бар
Входное давление 6 бар
Номинальный внутренний диаметр для подсоединения со стороны конечного давления R 2″ — R 3″
Номинальный внутренний диаметр для подсоединения со стороны подвода R 2″ — R 3″
Диапазон частоты вращения 1100 — 2750 об/мин
Класс защиты IP 44
Оснащение/функции
2 — 4 насоса с электродвигателями с мокрым ротором на установку
Бесступенчатый режим регулирования за счет насосов со встроенным частотным преобразователем
Детали, находящиеся в контакте с перекачиваемой жидкостью, устойчивы к коррозии
Оцинкованная фундаментная рама с регулируемыми по высоте виброгасителями для звукоизоляции
Система трубопроводов из нерж. стали 1.4571
Запорная арматура на стороне всасывания и с напорной стороны каждого насоса
Обратный клапан с напорной стороны
Мембранный напорный бак 8 л, PN16, с напорной стороны
Датчик давления со стороны отводящего трубопровода
Манометр (со стороны подводящего трубопровода) приобретается опционально
Манометр (со стороны отводящего трубопровода)
Предохранитель, срабатывающий при недостатке воды, приобретается опционально
Описание/конструкция
Фундаментная рама: оцинкованная с регулируемыми по высоте вибропоглощающими опорами, обеспечивающими хорошую изоляцию корпусного шума. Другие исполнения – по запросу.
Разводка трубопроводов: полная разводка трубопроводов из нержавеющей стали, применяемая для подсоединения трубопроводов из любых материалов, используемых в оборудовании для зданий и сооружений; разводка трубопроводов рассчитана в соответствии с общей гидравлической мощностью установки повышения давления.
Насосы: применяется от 2 до 4 параллельно подключенных насосов серий MVISE 2.., 4.., 8.. и 16… Частотные преобразователи, смонтированные на моторе насоса, обеспечивают для каждого насоса данных серий бесступенчатый режим регулирования. Все детали этих насосов, контактирующие с перекачиваемой средой, выполнены из нержавеющей стали.
Арматура: каждый насос на стороне всасывания и с напорной стороны оснащен шаровой запорной арматурой со знаком технического контроля DVGW либо кольцевыми запорными клапанами и, с напорной стороны, обратным клапаном с допуском DVGW.
Мембранный напорный бак: 8 л/PN 16, расположен со стороны конечного давления, с мембраной из бутилового каучука, отвечающей требованиям закона о безопасности пищевых продуктов. В целях осмотра и проверки оснащен запорным шаровым краном, системой опорожнения и проточной арматурой согласно DIN 4807
Датчик давления: от 4 до 20 мА, расположен со стороны конечного давления для задействования центрального регулятора Comfort-Vario
Индикация давления: со стороны входного и конечного давления с помощью манометра ø 63 мм; дополнительная цифровая индикация конечного давления на буквенно-цифровом ЖК-дисплее регулятора Comfort-Vario
Регулятор: в серийном исполнении установка оснащается регулятором Vario VR
Материалы
Рабочие колеса из нержавеющей стали 1.4301
Секции из нержавеющей стали 1.4301
Корпус насоса из нержавеющей стали 1.4301
Вал из нержавеющей стали 1.4122
Уплотнения из EPDM (EP851)
Крышка корпуса из нержавеющей стали 1.4301
Нижняя часть корпуса из нержавеющей стали 1.4301
Напорный кожух из нержавеющей стали 1.4301
Подшипники из графита, пропитанного синтетической смолой
Основание насоса EN‐GJL‐250
Система трубопроводов из нержавеющей стали 1.4571
Комплект поставки
Монтируемая на заводе-изготовителе, проверенная на безотказность работы и герметичность, готовая к подключению установка повышения давления
Упаковка
Инструкция по монтажу и эксплуатации
Купить установку повышения давления Comfort-N-Vario COR MVISE…/VR вы можете в нашей компании, отправив запрос по почте az@sts-k.ru или позвонив по телефону 8495 7815623
Модельный ряд и артикулы установок повышения давления Comfort-N-Vario COR MVISE…/VR:
