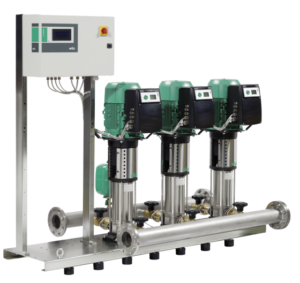

Установка повышения давления Wilo-Comfort COR Helix VE
Установка повышения давления с 2–4 параллельно включаемыми, нормальновсасывающими высоконапорными центробежными насосами из нержавеющей стали с частотнорегулируемыми моторами
Полностью автоматическое водоснабжение и повышение давления в жилых, офисных и административных зданиях, гостиницах, больницах, торговых комплексах и различных промышленных объектах
Перекачивание питьевой и хозяйственной воды, охлаждающей воды, воды для пожаротушения и т. д., которая ни химически, ни механические не разрушает используемые материалы и не содержит абразивных и длинноволокнистых включений
Достоинства
Компактная система с оптимальным соотношением цены и качества благодаря применению высоконапорных центробежных насосов из нержавеющей стали серии MHIE со встроенными частотными преобразователями с воздушным охлаждением
очень широкий диапазон регулирования
встроенная полная защита мотора посредством датчиков PTC
Встроенная система определения сухого хода с автоматическим отключением при недостатке воды через характеристику мощности регулирующей электроники мотора
Wilo-Comfort COR Helix VE, рабочее поле:
Технические характеристики
Подключение к сети 3~400 В ± 10%, 50 Гц; 3~380/440 В ±10 %, 60 Гц
Температура перекачиваемой жидкости макс. +50 °C (по заказу +70 °C)
Макс. температура окружающей среды 40 °C
Рабочее давление 16 бар (по заказу 25 бар)
Входное давление 10 бар
Номинальный внутренний диаметр для подсоединения со стороны отводящего трубопровода R 1½» — DN 125
Номинальный внутренний диаметр для подсоединения со стороны подвода R 1½» — DN 125
Диапазон частоты вращения 1500-3770 1/мин
Класс защиты: IP 54
Оснащение/функции
2–6 насосов на установку серий Helix VE 4 – Helix VE 16, со стандартными электродвигателями, эквивалентными IE4, и бесступенчатым регулированием посредством встроенного частотного преобразователя для каждого насоса
Автоматическая система управления насосом посредством контроллера Comfort CCe
Детали, контактирующие с водой, не подвержены коррозии
Опорная рама из оцинкованной стали с регулируемыми по высоте вибропоглощающими опорами, обеспечивающими изоляцию корпусного шума
Запорная арматура на стороне всасывания и напорной стороне каждого насоса
Обратный клапан на напорной стороне каждого насоса
Мембранный напорный резервуар 8 л, PN16, напорная сторона
Датчик давления, напорная сторона
Манометр, напорная сторона
Опционально с защитой от сухого хода с манометром, всасывающая сторона
Описание/конструкция
Фундаментная рама: из оцинкованной стали, с регулируемыми по высоте вибропоглощающими опорами, обеспечивающими хорошую изоляцию корпусного шума. Другие исполнения – по запросу.
Разводка трубопроводов: полная разводка трубопроводов из нержавеющей стали, применяемая для подсоединения трубопроводов из любых материалов; разводка трубопроводов рассчитана в соответствии с общей гидравлической мощностью установки повышения давления.
Насосы: применяются от 2 до 6 насосов серий Helix VE 4.., 6.., 10.., 16.., с параллельным подключением. Частотные преобразователи с воздушным охлаждением, смонтированные на моторе насоса, обеспечивают для каждого насоса данных серий бесступенчатый режим регулирования в диапазоне от 25 Гц до макс. 60 Гц. Все контактирующие с перекачиваемой средой детали для Helix VE 4.., 6.., 10.., 16.. из нержавеющей стали. Другие исполнения – по запросу. Допуск KTW/WRAS/ACS для всех деталей, контактирующих с перекачиваемой средой
Арматура: Все насосы серий VE 4.., 6.., 10.., 16.. на стороне всасывания и с напорной стороны оснащены шаровой запорной арматурой со знаком технического контроля DVGW и, с напорной стороны, обратным клапаном с допуском DVGW/KTW.
Мембранный напорный бак: 8 л/PN16, установить со стороны конечного давления. С мембраной из бутилового каучука, с допуском DVGW/KTW, отвечающий требованиям закона о безопасности пищевых продуктов в целях осмотра и проверки, с системой опорожнения и арматурой расхода с допуском DVGW/KTW согласно DIN 4807
Датчик давления: от 4 до 20 мА, расположен со стороны конечного давления для задействования центрального контроллера CCe
Индикация давления: с помощью манометра ø 63 мм со стороны конечного давления. Дополнительная цифровая индикация конечного давления на буквенно-цифровом сенсорном дисплее регулятора Comfort
Прибор управления/регулятор: В серийном исполнении установка оснащается контроллером Comfort CCe
МатериалыДля серий с Helix VE 4 — VE 16:
Рабочие колеса, ведущие колеса, ступенчатый корпус из нержавеющей стали 1.4307
Корпус насоса из нержавеющей стали 1.4301
Вал из нержавеющей стали 1.4057
1.4404 защитная втулка вала
Уплотнительные кольца из EPDM (уплотнение FKM по запросу)
Система трубопроводов из нержавеющей стали 1.4571
Комплект поставки
Монтируемая на заводе-изготовителе, проверенная на безотказность работы и герметичность, готовая к подключению установка повышения давления
Упаковка
Инструкция по монтажу и эксплуатации
Транспортные проушины для монтажа, выполняемого заказчиком собственными силами
Купить установку повышения давления Wilo-Comfort COR Helix VE вы можете в нашей компании, отправив запрос по почте az@sts-k.ru или позвонив по телефону 8495 7815623
Модельный ряд и артикулы установок повышения давления Wilo-Comfort COR Helix VE:
