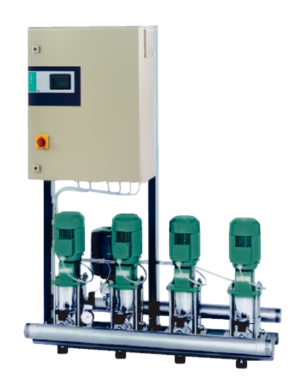

Установка повышения давления с 2–6 параллельно включенными, нормальновсасывающими высоконапорными центробежными насосами из нержавеющей стали
Полностью автоматическое водоснабжение и повышение давления в жилых, офисных и административных зданиях, гостиницах, больницах, торговых комплексах и различных промышленных объектах
Перекачивание питьевой и хозяйственной воды, охлаждающей воды, воды для пожаротушения и т. д., которая ни химически, ни механические не разрушает используемые материалы и не содержит абразивных и длинноволокнистых включений
Достоинства Wilo-Comfort CO-/COR-MVI…/CC
Комфортабельная система с высоконапорными центробежными насосами из нержавеющей стали серии MVI, отвечающими всем требованиям нормы DIN 1988
2-6 параллельно подключенных высоконапорных центробежных насосов серий MVI и Helix V со стандартными моторами IEC (Helix V: класс эффективности 1)
Комфортабельный прибор управления/регулирования «CC», с программируемым управлением через микропроцессор и работающим в графическом режиме сенсорным дисплеем, с вводом рабочих параметров через меню; при использовании установок COR с частотными преобразователями для регулирования частоты вращения основного насоса
Wilo Comfort CO-/COR-MVI…/CC, рабочее поле.
Технические характеристики
Подключение к 3-фазной сети 230 В/400 В ± 10%, 50 Гц
Температура перекачиваемой жидкости макс. 50 °C (по заказу 70 °C)
Рабочее давление 16 бар (по заказу 25 бар)
Входное давление 10 бар
Номинальный внутренний диаметр для подсоединения со стороны отводящего трубопровода R 1½» — DN 200
Номинальный внутренний диаметр для подсоединения со стороны подвода R 1½» — DN 200
Частота вращения 2850 об/мин
Класс защиты IP 54 (прибор управления CC)
Оснащение/функции
2-6 насосов серии MVI на установку
Автоматическое управление насосами через CC‐контроллер
Детали, находящиеся в контакте с перекачиваемой жидкостью, устойчивы к коррозии
Оцинкованная фундаментная рама с регулируемыми по высоте виброгасителями для изоляции корпусного шума
Запорная арматура на стороне всасывания и с напорной стороны каждого насоса
Обратный клапан с напорной стороны
Мембранный напорный бак 8 л, PN16, с напорной стороны
Датчик давления со стороны отводящего трубопровода
Манометр со стороны подводящего трубопровода, приобретается опционально
Манометр со стороны отводящего трубопровода
Предохранитель, срабатывающий при недостатке воды, приобретается опционально
Описание/конструкция
Фундаментная рама: оцинкованная с регулируемыми по высоте вибропоглощающими опорами, обеспечивающими хорошую изоляцию корпусного шума. Другие исполнения – по запросу.
Разводка трубопроводов: полная разводка трубопроводов из нержавеющей стали, применяемая для подсоединения трубопроводов из любых материалов, используемых в оборудовании для зданий и сооружений; разводка трубопроводов рассчитана в соответствии с общей гидравлической мощностью установки повышения давления.
Насосы: применяется от 2 до 6 параллельно подключенных насосов серий MVI 2 – MVI 95. Все детали этих насосов, контактирующие с перекачиваемой средой, выполнены из нержавеющей стали или, начиная с MVI 16.., из серого чугуна (с катафорезным покрытием) или нержавеющей стали по запросу.
Арматура: каждый насос на стороне всасывания и с напорной стороны оснащен шаровой запорной арматурой со знаком технического контроля DVGW или кольцевыми запорными клапанами и, с напорной стороны, обратным клапаном с допуском DVGW.
Мембранный напорный бак: 8 л/PN 16, расположен со стороны конечного давления, с мембраной из бутилового каучука, отвечающей требованиям закона о безопасности пищевых продуктов. В целях осмотра и проверки оснащен запорным шаровым краном, системой опорожнения и арматурой расхода согласно DIN 4807.
Датчик давления: от 4 до 20 мА, расположен со стороны конечного давления для задействования центрального Comfort-контроллера
Индикация давления: со стороны входного и конечного давления с помощью манометра ø 63 мм. Дополнительная цифровая индикация конечного давления на буквенно-цифровом сенсорном дисплее контроллера Comfort.
Прибор управления/регулятор: в серийном исполнении установка оснащается регулятором Comfort CC. Версия COR поставляется дополнительно с частотным преобразователем.
Материалы
MVI 1.. до 16..-6
Рабочие колеса и секции из нержавеющей стали 1.4301/1.4404 (MVI 16..‐6 только из 1.4301)
Корпус насоса из нержавеющей стали 1.4301/1.4404
Вал из нержавеющей стали 1.4301/1.4404
Уплотнение EPDM (EP 851)/FKM (Viton)
Крышка корпуса из нержавеющей стали 1.4301/1.4404
Нижняя часть корпуса из нержавеющей стали 1.4301/1.4404
Скользящее торцовое уплотнение из графита/карбида вольфрама, SiC/графита
Напорный кожух из нержавеющей стали 1.4301/1.4404
Подшипники из карбида вольфрама
Основание насоса EN‐GJL‐250
Система трубопроводов из нержавеющей стали 1.4571
MVI 16.. – 95..
Рабочие колеса из нержавеющей стали 1.4301/1.4404
Секции из нержавеющей стали 1.4301/1.4404
Корпус насоса EN-GJL-250/1.4404
Вал из нержавеющей стали 1.4057/1.4404
Уплотнение EPDM (EP 851)/FKM (Viton)
Крышка корпуса из нержавеющей стали 1.4301/1.4404
Нижняя часть корпуса из нержавеющей стали 1.4301/1.4404
Скользящее торцовое уплотнение из графита/карбида вольфрама, SiC/графита
Напорный кожух из нержавеющей стали 1.4301/1.4404
Подшипники из карбида вольфрама
Система трубопроводов из нержавеющей стали 1.4571
