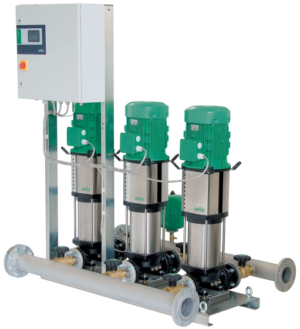

Установка повышения давления Wilo-Comfort CO/COR Helix V
Тип
Высокоэффективная, готовая к подключению установка для водоснабжения (нормальновсасывающая) с 2 — 6 параллельно подключенными и вертикально расположенными высоконапорными центробежными насосами из высококачественной стали в исполнении с сухим ротором серии Helix V, включая контроллер Comfort CC (предлягается с частотным преобразователем и без него)
Применение
Полностью автоматическое водоснабжение и повышение давления в жилых, офисных и административных зданиях, гостиницах, больницах, торговых комплексах и различных промышленных объектах
Перекачивание питьевой и технической воды, охлаждающей воды, воды для пожаротушения (за исключением установок пожаротушения согласно DIN14462 и с разрешением местных органов противопожарной защиты) и других технических нужд, которая ни химически, ни механически не разрушает используемые материалы и не содержит абразивных и длинноволокнистых включений
Обозначение
Например:
Wilo-COR-4 Helix V 2203/1/K/CC
CO
Компактная установка повышения давления
R
Регулирование главного насоса посредством частотного преобразователя в приборе управления
4
Число насосов
Helix V
Серия насосов
22
Номинальный объемный расход одинарного насоса [м3/ч]
03
Число секций одинарного насоса
1
Количество обточенный рабочих колес насоса
K
Со скользящими торцевыми уплотнениями в виде картриджа
CC
Блок регулирования; CC = контроллер Comfort
Особенности продукции
Прочная система, соответствующая DIN 1988 (EN 806)
Высокоэффективная гидравлическая часть насоса
Вся система оптимизирована по потере давления
2 — 6 параллельно подключенных, вертикальных высоконапорных центробежных насосов серии Helix V из нержавеющей стали
Удобный в эксплуатации прибор управления/регулирования CC с расширенными функциями, микрокомпьютерным управлением и сенсорным дисплеем, с частотным преобразователем (или без него) для бесступенчатого регулирования главного насоса
Технические характеристики
Подключение к 3-фазной сети 230 В/400 В ± 10%, 50 Гц
Температура перекачиваемой жидкости макс. 50 °C (по заказу 70 °C)
Рабочее давление 16 бар (по заказу 25 бар)
Входное давление 10 бар
Номинальный внутренний диаметр для подсоединения со стороны отводящего трубопровода R 1½» — DN 200
Номинальный внутренний диаметр для подсоединения со стороны подвода R 1½» — DN 200
Частота вращения 2850 об/мин
Класс защиты IP 54 (прибор управления CC)
Предохранители AC3 со стороны сети в соответствии с мощностью электродвигателя и предписаниями предприятия энергоснабжения
Допустимые перекачиваемые среды (другие среды по запросу):
питьевая и подогретая питьевая вода;
охлаждающая вода;
вода для пожаротушения
Указание по перекачиваемым средам: допустимой перекачиваемой средой является вода, не содержащая абразивных и длинноволокнистых частиц и не оказывающая химического и механического воздействия на применяемые материалы
Оснащение/функции
2-6 насосов на установку серий Helix V 4 ― Helix V 52 со стандартным электродвигателем класса IE2 , от 7,5 кВт и выше – со стандартным электродвигателем IE3 (опционально для электродвигателей меньшей мощности)
Автоматическая система управления насосом посредством контроллера Comfort CC Установка COR дополнительно оснащены частотным преобразователем в распределительном шкафу.
Детали, контактирующие с водой, не подвержены коррозии
Фундаментная рама из оцинкованной стали с регулируемыми по высоте вибропоглощающими опорами, обеспечивающими изоляцию корпусного шума
Система трубопроводов из нерж. стали 1.4571
Запорная арматура на стороне всасывания и напорной стороне каждого насоса
Обратный клапан на напорной стороне каждого насоса
Мембранный напорный бак 8 л, PN16, напорная сторона
Датчик давления, напорная сторона
Манометр, напорная сторона
В качестве опции с защитой от сухого хода с манометром, всасывающая сторона
Описание/конструкция
Опорная рама: из оцинкованной стали, с регулируемыми по высоте вибропоглощающими опорами, обеспечивающими хорошую изоляцию корпусного шума. Другие исполнения – по запросу.
Разводка трубопроводов: полная разводка трубопроводов из нержавеющей стали, применяемая для подсоединения трубопроводов из любых материалов; разводка трубопроводов рассчитана в соответствии с общей гидравлической мощностью установки повышения давления.
Насосы: от 2 до 6 параллельно подключенных насосов серий от Helix V 4 до Helix V 52. Все контактирующие с перекачиваемой жидкостью детали выполнены из нержавеющей стали. Другие исполнения – по запросу. Допуск KTW/WRAS/ACS для всех деталей, контактирующих с перекачиваемой жидкостью
Арматура: каждый насос с напорной и всасывающей стороны оснащен шаровой запорной арматурой либо запорным клапаном со знаком технического контроля DVGW и, с напорной стороны, обратным клапаном с допуском DVGW/KTW.
Мембранный напорный резервуар 8 л/PN16 расположен со стороны конечного давления, с мембраной из бутилового каучука, с допуском DVGW/KTW, отвечающей требованиям закона о безопасности пищевых продуктов; в целях осмотра и проверки оснащен запорным шаровым краном, системой опорожнения и проточной арматурой с допуском DVGW/KTW согласно DIN 4807
Датчик давления: от 4 до 20 мА, расположен со стороны конечного давления для задействования центрального контроллера Comfort CC.
Индикация давления: с помощью манометра ø 63 мм со стороны конечного давления. Дополнительная цифровая индикация конечного давления на буквенно-цифровом сенсорном дисплее регулятора Comfort
Прибор управления/регулятор: в серийном исполнении установка оснащается регулятором Comfort CC. Версия COR поставляется дополнительно с частотным преобразователем.
Материалы
Helix V 4 ― Helix V 16
Рабочие колеса, ведущие колеса, ступенчатый корпус из нержавеющей стали 1.4307
Корпус насоса из нержавеющей стали 1.4301
Вал из нержавеющей стали 1.4057
1.4404 защитная втулка вала
Уплотнительное кольцо из EPDM (уплотнение FKM по запросу)
Система трубопроводов из нержавеющей стали 1.4571
Helix V 22 ― Helix V 52
Рабочие колеса, ведущие колеса, ступенчатый корпус из нержавеющей стали 1.4307
Корпус насоса из нержавеющей стали 1.4308
Вал из нержавеющей стали 1.4057
1.4404 защитная втулка вала
Уплотнительное кольцо из EPDM (уплотнение FKM по запросу)
Система трубопроводов из нержавеющей стали 1.4571
Комплект поставки
Монтируемая на заводе-изготовителе, проверенная на безотказность работы и герметичность, готовая к подключению установка повышения давления
Упаковка
Инструкция по монтажу и эксплуатации
Опции
Монтируемая на заводе-изготовителе, проверенная на безотказность работы и герметичность, готовая к подключению установка повышения давления
Упаковка
Инструкция по монтажу и эксплуатации
Транспортные проушины для монтажа, выполняемого заказчиком собственными силами
Рекомендации по выбору и монтажу
Редукционный клапан
Если входное давление слишком высокое или изменяется в широких пределах, необходимо установить редукционный клапан, поддерживающий минимальное входное давление на постоянном уровне. Допустимые пределы колебания входного давления — макс. 1,0 бар.
Расход
До 400 м3/ч (111 л/с), расчет параметров установки — по DIN 1988 (EN 806); с резервным насосом до 480 м3/ч (133 л/с) при его работе в качестве дополнительного насоса пиковой нагрузки.
Входное давление
При определении параметров установки соблюдать макс. входное давление. Макс. входное давление рассчитывается как максимальное рабочее давление установки за вычетом макс. высоты подачи насоса при Q = 0
Защита от сухого хода (WMS)
Тем не менее, согласно DIN 1988 (EN 806) требуется установка защиты от сухого хода, если установки повышения давления подключены непосредственно к общественной системе водоснабжения; этим предотвращается возможное падение входного давления в трубопроводе водоснабжения до значений ниже 1,0 бар. При заказе установки повышения давления необходимо заказывать также WMS. В таком случае WMS встраивается на заводе в установку повышения давления, соединяется электрокабелями, после чего в рамках окончательного тестирования установки проверяется на правильность функционирования.
Устройство защитного отключения при перепаде напряжения
При установке устройства защитного отключения при появлении тока утечки в сочетании с частотными преобразователями необходимо учитывать, что данное устройство должно быть универсальным и соответствовать стандартам DIN/VDE 0664.
Стандарты/директивы
Установка в целом соответствует следующим требованиям
DIN 1988, часть 5
DIN 1988, часть 6* (**)
* Необходимо следовать указаниям DIN 1988 (EN 806) и предприятий водоснабжения. Электронные компоненты установки соответствует требованиям
VDE 0100, часть 430/часть 540
VDE 0110, часть 1/часть 2
VDE 0660, часть 101/часть 107 и
DIN 40719/IEC 754
При эксплуатации установки повышения давления следовать предписаниям DIN 1988 (EN 806).
Купить установку повышения давления Wilo-Comfort CO/COR Helix V вы можете в нашей компании, отправив запрос по почте az@sts-k.ru или позвонив по телефону 8495 7815623
Модельный ряд и артикулы установок повышения давления Wilo-Comfort CO/COR Helix V:
