Установка для водоснабжения Wilo-SiBoost Smart Helix EXCEL

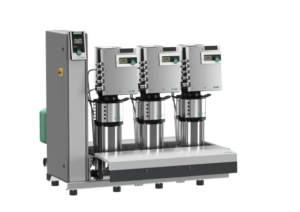

Высокоэффективная установка Wilo-SiBoost Smart Helix EXCEL
Высокоэффективная, готовая к подключению установка для водоснабжения (нормальновсасывающая) с 2 — 4 параллельно подключенными, вертикально расположенными высоконапорными центробежными насосами из нержавеющей стали серии Helix EXCEL, где каждый насос оснащен встроенным высокоэффективным частотным преобразователем с воздушным охлаждением и электронно-коммутируемым двигателем, включая Smart Controller SCe. Для обеспечения безопасной и надежной установки арматура и датчики защищены
Применение
Полностью автоматическое водоснабжение и повышение давления в жилых, офисных и административных зданиях, гостиницах, больницах, торговых комплексах и различных промышленных объектах
Перекачивание питьевой и технической воды, охлаждающей воды, воды для пожаротушения (за исключением установок пожаротушения согласно DIN14462 и с разрешением местных органов противопожарной защиты) и других технических нужд, которая ни химически, ни механически не разрушает используемые материалы и не содержит абразивных и длинноволокнистых включений
Обозначение
Например:
Wilo-SiBoost-Smart 3 Helix EXCEL 1005
SiBoost
Установка повышения давления для промышленного сектора
Smart
Прибор управления Smart Controller SCe
3
Число одинарных насосов
Helix EXCEL
Серия насосов
10
Номинальный объемный расход одинарного насоса [м3/ч]
05
Число секций одинарного насоса
Технические характеристики
Подключение к сети 3~400 В ± 10%, 50 Гц; 3~380 В ±10 %, 60 Гц
Температура перекачиваемой жидкости макс. +50 °C (по заказу +70 °C)
Температура окружающей среды макс. 40 °C
Рабочее давление 16 бар (по заказу 25 бар)
Входное давление 10 бар
Номинальный внутренний диаметр для подсоединения со стороны конечного давления R 1½» — DN 200
Номинальный внутренний диаметр для подсоединения со стороны подвода R 1½» — DN 200
Диапазон частоты вращения 1500-3770 об/мин
Класс защиты: IP 54 (прибор управления SCe)
Предохранители A, AC 3 со стороны сети в соответствии с мощностью электродвигателя и предписаниями предприятия энергоснабжения
Допустимые перекачиваемые жидкости (другие среды по запросу):
Питьевая и подогретая питьевая вода
Охлаждающая вода
вода для пожаротушения
Указание по перекачиваемым средам: допустимой перекачиваемой средой является вода, не содержащая абразивных и длинноволокнистых частиц и не оказывающая химического и механического воздействия на применяемые материалы. Установка соответствует DIN 1988 (EN 806)
Оснащение/функции
2–4 насоса на установку серий Helix EXCEL 4 – Helix EXCEL 52, с высокоэффективным электронно-коммутируемым электродвигателем и с плавной регулировкой частоты вращения посредством встроенного частотного преобразователя на каждом насосе
Автоматическая система управления насосом посредством контроллера Smart Controller SCe
Детали, контактирующие с водой, не подвержены коррозии
Фундаментная рама из оцинкованной стали с регулируемыми по высоте вибропоглощающими опорами, обеспечивающими изоляцию корпусного шума
Запорная арматура на стороне всасывания и напорной стороне каждого насоса
Обратный клапан на напорной стороне каждого насоса
Мембранный напорный бак 8 л, PN16, напорная сторона
Датчик давления, напорная сторона
Манометр, напорная сторона
Съемная крышка для защиты компонентов установки (кроме серии Helix EXCEL 52)
В качестве опции с защитой от сухого хода с манометром, всасывающая сторона
Материалы
Helix EXCEL 4 ― Helix EXCEL 16
Рабочие колеса, ведущие колеса, ступенчатый корпус из нержавеющей стали 1.4307
Корпус насоса из нержавеющей стали 1.4301
Вал из нержавеющей стали 1.4057
1.4404 защитная втулка вала
Уплотнительное кольцо из EPDM (уплотнение FKM по запросу)
Трубопроводы из нержавеющей стали 1.4301
Съемные заглушки из синтетического материала
Helix EXCEL 22 ― Helix EXCEL 52
Рабочие колеса, ведущие колеса, ступенчатый корпус из нержавеющей стали 1.4307
Корпус насоса из нержавеющей стали 1.4308
Вал из нержавеющей стали 1.4057
1.4404 защитная втулка вала
Уплотнительное кольцо из EPDM (уплотнение FKM по запросу)
Трубопроводы из нержавеющей стали 1.4301
Съемные заглушки из синтетического материала (кроме Helix EXCEL 52)
Купить установку повышения давления Wilo-SiBoost Smart Helix EXCEL вы можете в нашей компании, отправив запрос по почте az@sts-k.ru или позвонив по телефону 8495 7815623
Модельный ряд и артикулы установок повышения давления Wilo-SiBoost Smart Helix EXCEL:
Обозначение
