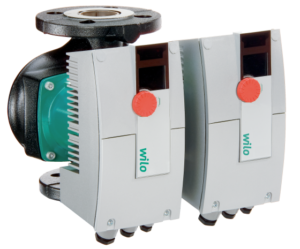

Сдвоенный циркуляционный насос с мокрым ротором, с фланцевым соединением, мотором EC и автоматической адаптацией производительности
Любые системы водяного отопления, системы кондиционирования, закрытые контуры охлаждения, промышленные циркуляционные установки
Достоинства
Класс энергоэффективности A
Максимальный КПД за счет технологии ECM
Экономия энергии по сравнению с нерегулируемыми циркуляционными насосами до 80%
Оптимальное управление посредством фронтальной панели управления и доступа к клеммному отсеку с фронтальной стороны, различные варианты монтажа, независимое положение дисплея, комбинированный фланец PN 6/PN 10 (при DN 32-DN 65)
Использование в системах охлаждения/кондиционирования при любой температуре окружающей среды.
Корпус насоса с катафорезным покрытием (KTL) для защиты от коррозии при образовании конденсата.
Дополнение системы за счет дополнительных коммуникационных модулей LON, CAN, PLR и др.
Дистанционное управление при помощи инфракрасного интерфейса (ИК-модуль/ИК-монитор)
Интегрируемая система управления сдвоенными насосами через дополнительно устанавливаемые IF-модули Stratos для:Режим работы «основной/резервный», с функцией переключения на резервный насос в случае неисправностиОптимизация КПД в период пиковых нагрузок.
Режим работы «основной/резервный», с функцией переключения на резервный насос в случае неисправности
Оптимизация КПД в период пиковых нагрузок.
Сдвоенный циркуляционный насос с мокрым ротором Wilo-Stratos-D, рабочий график.
Технические характеристики
Допустимый диапазон температур от -10° C до +110° C
Подключение к сети 1~230 В, 50/60 Гц
Класс защиты IP .44
Фланцевое соединение DN 32 до DN 80
макс. рабочее давление при стандартном исполнении: 6/10 бар или 6 бар (специальное исполнение: 16 бар)
Оснащение
Режимы работы
Фиксированный режим работы (n = constant)
Δp-c для постоянного перепада давления
Δp-v для переменного перепада давления
Δp-T для температурно-зависимого перепада давлений (программируется через ИК-модуль, ИК-монитор, LON или CAN)
Ручное управление
Настройка режимов работы
Настройка требуемого перепада давления
Настройка режима «Autopilot» (автоматический режим снижения частоты вращения)
ВКЛ./ВЫКЛ. насоса
Настройка частоты вращения (ручное переключение)
Автоматическое управление
Бесступенчатое регулирование мощности в зависимости от режима работы
Автоматический режим снижения частоты вращения «Autopilot»
Функция деблокирования
Плавный пуск
Полная защита мотора со встроенной электронной системой размыкания
Внешнее управление
Управляющий вход «Выкл. по приоритету» (возможно с IF-модулями Stratos)
Управляющий вход «Мин. мощность по приоритету» (возможно с IF-модулями Stratos)
Управляющий вход «Analog In» 0 — 10 В (дистанционное переключение частоты вращения) (возможно с IF-модулями Stratos)
Управляющий вход «Analog I» 0 — 10 В (дистанционное изменение заданного значения) (возможно с IF-модулями)
Сигнализация и индикация
Раздельная/обобщенная сигнализация неисправности (беспотенциальный размыкающий контакт) (программируется через ИК-монитор)
Раздельная сигнализация о работе (беспотенциальный нормальноразомкнутый контакт) (возможно с IF-модулями Stratos)
Индикатор неисправности
ЖК дисплей для индикации параметров насоса и кодов ошибок
Обмен данными
Инфракрасный интерфейс для беспроводного обмена данными ИК-модуль/ИК-монитор (см. таблицу функций ИК-модуль/ИК-монитор )
Последовательный цифровой интерфейс PLR для подключения к системе GA через интерфейсный преобразователь Wilo- или фирменные модули связи (возможно с IF-модулями Stratos)
Последовательный цифровой интерфейс LON для подключения к сети LONWorks (возможно с IF-модулями Stratos)
Последовательный цифровой интерфейс CAN для подключения к шинной системе CAN (возможно с IF-модулями Stratos)
Управление сдвоенными насосами (сдвоенный насос или два одинарных насоса)
Режим работы «основной/резервный» (автоматическоепереключение насосов по сигналу неисправности/по таймеру): Возможны различные комбинациис IF-модулями Stratos (принадлежность)
Режим совместной работы (включение и выключение при пиковой нагрузке с оптимизацией по КПД): Возможны различные комбинациис IF-модулями Stratos (принадлежность)
оснащение
Встроенный перекидной клапан в корпусе насоса
Гнездо для опционального дополнения IF-модулями Wilo
Описание/Конструкция
Циркуляционный сдвоенный насос с мокрым ротором, мотором EC и автоматическим согласованием мощности
Технология «красной кнопки» и графический дисплей
Защита мотора с электроникой отключения
Штекерное соединение для расширения функций с IF-модулями для автоматизированной системы управления зданием (GA)
Рабочее колесо с изогнутыми трехмерными лопастями и разделительный стакан из синтетического материала на волокнистой основе
Материалы
Корпус насоса: Серый чугун
Вал: Нержавеющая сталь
Подшипники: металлографит
Рабочее колесо: Пластмасса
Объем поставки
Насос
Инструкция по монтажу и эксплуатации
С подкладными шайбами фланцевых винтов (при номинальных внутренних диаметрах для подсоединения DN 32 — DN 65)
Купить циркуляционные насосы Wilo-Stratos-D вы можете в нашей компании, отправив запрос по почте az@sts-k.ru или позвонив по телефону 8495 7815623
Модельный ряд и артикулы циркуляционных насосов Wilo-Stratos-D:
