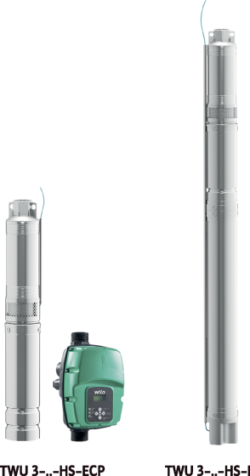

Погружной насос для вертикального или горизонтального монтажа.
Гидравлика
Многоступенчатый погружной насос с радиальными рабочими колесами в секционном исполнении. Встроенный обратный клапан. Все детали, контактирующие с перекачиваемой средой, выполнены из коррозионностойкого материала.
Мотор
Некорродирующий мотор трехфазного тока для прямого пуска для подключения к частотному преобразователю, входящему в комплект поставки. Заполненный маслом мотор с возможностью перемотки с самосмазывающимися подшипниками. Рассчитан для высокой частоты вращения до 8400 об/мин.
Частотный преобразователь (ЧП)
За счет эксплуатации с частотным преобразователем осуществляется автоматическое согласование частоты вращения агрегата с текущим расходом воды. Благодаря этому погружной насос всегда поставляет постоянное давление. На частотном преобразователе имеются следующие функции:
функция плавного пуска;
защита от сухого хода с автоматической функцией сброса;
предотвращение постоянных повторных запусков (синхронизация) посредством контроля герметичности;
защита от пониженного напряжения, перенапряжения и короткого замыкания;
термический контроль мотора и частотного преобразователя;
изменение направления вращения;
индикация давления на дисплее.
Настройки и сообщения об ошибке отображаются посредством светодиодов или посредством хорошо читаемого дисплея.
Частотный преобразователь должен быть установлен за пределами перекачиваемой среды с защитой от затопления!
Охлаждение
Охлаждение мотора происходит за счет перекачиваемой жидкости. Эксплуатация двигателя допускается только в погруженном состоянии. Необходимо соблюдать предельные значения макс. температуры перекачиваемой среды. Вертикальный монтаж можно выполнить с охлаждающим кожухом или без него — по выбору. Горизонтальный монтаж выполняется с охлаждающим кожухом.
Охлаждение частотного преобразователя происходит за счет перекачиваемой среды. Для этого частотный преобразователь встраивается непосредственно в нагнетательный трубопровод.
Определение параметров
Для этих агрегатов режим всасывания невозможен!
Агрегат во время эксплуатации должен целиком находиться в воде!
Объем поставки
Гидравлика в полном сборе с мотором
Частотный преобразователь (ЧП)
Соединительный кабель длиной 1,8 м с разрешением к применению в питьевом водоснабжении (поперечное сечение: 4×1,5 мм2)
