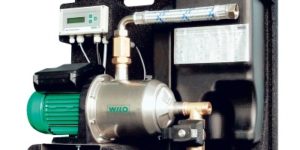

Автоматическая установка Wilo-RainSystem AF 400
|
Автоматическая установка использования дождевой воды с приемными резервуарами и 2 нормальновсасывающими насосами
Гибридная система использования дождевой воды на малых коммерческих предприятиях и в промышленности для экономии питьевой воды в сочетании с цистернами или резервуарами |
Достоинства
- Низкий уровень шума благодаря многоступенчатым центробежным насосам (в зависимости от серии)
- Все детали, находящиеся в контакте с перекачиваемой средой, выполнены из нержавеющих материалов.
- Высокая надежность в работе благодаря полностью электронному регулятору Rain-Control Hybrid
- Высокая экономичность благодаря зависимому от расхода пополнению свежей воды
- Высокая надежность благодаря общей концепции оптимизации потока и шумовых показателей
- Автоматическое управление насосом подпитки
- Низковольтная система управления установкой/уровнем
- Проверено по правилам испытаний согласно Инструкции по качеству RAL GZ 994
-
Основные технические характеристики
- Рабочее давление макс.10 бар
- Вид защиты IP 54
- Подключения:Напорный трубопровод/напорная сторона, система накопительных трубопроводов R 1 ½Впускная труба HT 50Подсоединение для водослива DN 100
- Напорный трубопровод/напорная сторона, система накопительных трубопроводов R 1 ½
- Впускная труба HT 50
- Подсоединение для водослива DN 100
Оснащение- готовый к подключению модуль компактной конструкции
- Модуль монтирован на защищенную от колебаний фундаментную раму с выполненными электрическими и гидравлическими соединениями, в комплект также входят:2 нормальновсасывающих центробежных насоса с низким уровнем шума серии MultiPress, выполненные из нержавеющих материаловСистема накопительных трубопроводов R 11/2 с напорной стороны, включая блок датчика, с мембранным напорным резервуаром емкостью 8 л, действующим по принципу протока в соответствии с DIN/DVGW, и запорное устройство с системой опорожнения и манометром 0–10 барШаровой кран с напорной и всасывающей стороны и клапан обратного течения с допуском DIN/DVGWВысокообъемный гибридный резервуар со всеми соединениями, раскисленными приемными отверстиями и водосливом с гидравлическим затворомЦентральный прибор управления RainControl Hybrid с электроникой управления, гидровытеснителем 4–20мА, а также низковольтной системой управления уровнемИндикация работы и неисправностейРавномерное управление установкой посредством цикличной смены насосов и интегрированного тестового хода на неработающих насосахАвтоматическое аварийное переключение и включение второго насоса при пиковых нагрузкахАвтоматическая замена воды в баке подпиткиНепрерывная индикация уровня заполнения цистерны, давления на установке и рабочего состояния на ЖК дисплее (опционально)Включая сертифицированный DVGW магнитный клапан R 1 для пополнения свежей воды
- 2 нормальновсасывающих центробежных насоса с низким уровнем шума серии MultiPress, выполненные из нержавеющих материалов
- Система накопительных трубопроводов R 11/2 с напорной стороны, включая блок датчика, с мембранным напорным резервуаром емкостью 8 л, действующим по принципу протока в соответствии с DIN/DVGW, и запорное устройство с системой опорожнения и манометром 0–10 бар
- Шаровой кран с напорной и всасывающей стороны и клапан обратного течения с допуском DIN/DVGW
- Высокообъемный гибридный резервуар со всеми соединениями, раскисленными приемными отверстиями и водосливом с гидравлическим затвором
- Центральный прибор управления RainControl Hybrid с электроникой управления, гидровытеснителем 4–20мА, а также низковольтной системой управления уровнем
- Индикация работы и неисправностей
- Равномерное управление установкой посредством цикличной смены насосов и интегрированного тестового хода на неработающих насосах
- Автоматическое аварийное переключение и включение второго насоса при пиковых нагрузках
- Автоматическая замена воды в баке подпитки
- Непрерывная индикация уровня заполнения цистерны, давления на установке и рабочего состояния на ЖК дисплее (опционально)
- Включая сертифицированный DVGW магнитный клапан R 1 для пополнения свежей воды
Описание/Конструкция- Готовая к подключению установка водоснабжения с 2–4 насосами для подачи воды в виде компактного модуля для использования дождевой воды на коммерческих предприятиях и в промышленности
- Для полностью автоматизированной подачи дождевой воды из подземного резервуара или цистерны посредством погружных насосов, действующих как питающие насосы
- В зависимости от расположения насосов при помощи данной гибридной системы также возможно покрывать большие расстояния между установкой и цистерной (см. погружные насосы с электромотором серии Wilo-Drain)
- Высокообъемный гибридный резервуар со всеми встроенными функциями обеспечивает зависимое от расхода пополнение питьевой воды в систему потребления при незаполненной цистерне
- Полностью электронный блок регулирования для управления насосами водоснабжения и цистерны оснащен главным выключателем, контроллером для каждого насоса с функцией Ручной режим–0–Автоматика и индикацией рабочих состояний Работа/неисправность на каждом насосе, а также индикацией нехватки воды
- В зависимости от давления и расхода воды происходит включение и выключение насосов по каскадной схеме
- Проточный мембранный напорный резервуар в соответствии с DIN 4807 обеспечивает экономию электроэнергии при микроутечках в здании
- Равномерное управление установкой посредством цикличной смены насосов и интегрированного тестового хода на неработающих насосах
- Автоматическое аварийное переключение насоса и включение второго насоса при пиковых нагрузках обеспечивают наилучшую готовность установки к работе
- При нехватке воды благодаря встроенной защите от сухого хода установка отключается
- Со встроенной электронной защитой мотора
- Прибор управления выдает различные сообщения; кроме того, он имеет беспотенциальные контакты для индикации общих рабочих состояний и общих сообщений о неисправности
- Установка идеальным образом подходит для подключения к системе управления и защиты зданий (GLT/DDC)
Материалы- Корпус насоса из нержавеющей стали 1.4301
- Рабочее колесо из Noryl
- Вал из нержавеющей стали 1.4028
- Скользящее торцевое уплотнение из керамики/графита
- Секции из материала Noryl
- Расширительный мембранный бак: сталь, лакированная
Объем поставки- Два малошумных нормальновсасывющих многоступенчатых центробежных насоса
- Гибридный резервуар 400 л со всеми необходимыми подключениями и датчиком, с мембранным напорным баком 8 л, центральное управляющее устройство RainControl-Hybrid с управляющей электроникой и контролем уровня насосов цистерны. Насосы для цистерны Wilo-Drain TM или TS в исполнении для трехфазного тока (опционально для однофазного) заказываются отдельно.

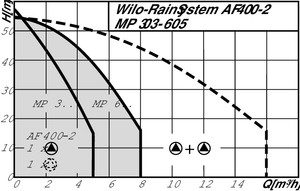

Wilo-RainSystem AF 400
Тип Всас.патрубок Напорн.патрубок Вид тока Мощность AF 400-2 MP 605 3~ 1½» 1½» 3~ 400 V 1,1 kW AF 400-2 MP 604 3~ 1½» 1½» 3~ 400 V 0,75 kW AF 400-2 MP 603 3~ 1½» 1½» 3~ 400 V 0,75 kW AF 400-2 MP 305 3~ 1½» 1½» 3~ 400 V 0,75 kW AF 400-2 MP 304 3~ 1½» 1½» 3~ 400 V 0,55 kW
